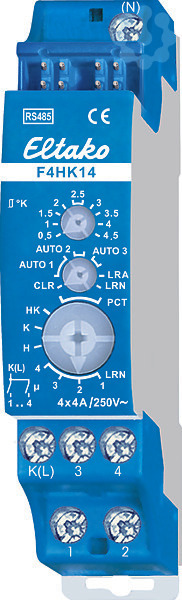

Heiz-Kühl-Schaltaktor 4 Kanäle RS485-Bus
3535743
F4HK14RS485
30014010
auf Anfrage
je
1 Stück
Wird für Sie bestellt
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
Heiz-Kühl-Relais mit 4 Kanälen, je 1 Schließer 4A/250V AC, potenzialgetrennt von der Versorgungsspannung, mit DX-Technologie. Bidirektional. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Mit der patentierten Eltako-Duplex-Technologie können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an K (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Sind alle 4 Relais eingeschaltet, werden 0,7 Watt benötigt. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Dieses Heiz-Kühl-Relais wertet die Informationen von Funk-Temperaturreglern oder -fühlern aus. Eventuell ergänzt um Fenster-Tür-Kontakte, Bewegungsmelder, Fenstergriffsensor FFG7B und Funktaster. Alternativ zu einem Funk-Temperaturregler kann die Temperaturinformation über Soll- und Istwerte auch von einem Controller bezogen werden. Weiterhin besteht die Möglichkeit, über den Controller die Solltemperatur vorzugeben und so den Einstellbereich der Funk-Temperaturregler einzuschränken. Oberer Drehschalter für die einstellbare Hysterese: Linksanschlag: kleinste Hysterese 0,5º. Mittelstellung: Hysterese 2,5º. Rechtsanschlag: größte Hysterese 4,5º. Dazwischen Unterteilung in 0,5º-Schritten. Mittlerer Drehschalter für die Regelungsarten: AUTO 1: Mit PWM-Regelung mit T = 4 Minuten (PWM= Pulsweiten-Modulation). (Geeignet für Ventile mit thermoelektrischem Stellantrieb). AUTO 2: Mit PWM-Regelung mit T = 15 Minuten. (Geeignet für Ventile mit motorischem Stellantrieb). AUTO 3: Mit 2-Punkt-Regelung. Unterer Drehschalter für die Betriebsarten: H: Heizbetrieb (Kontakte 1 bis 4)
Merkmale
Marke | Eltako |
Hersteller Type | F4HK14RS485 |
Herstellerartikelnummer | 30014010 |
EAN | 4010312314982 |
Fegime | 3535743 |
Artikelklasse | Bussystem-Heizungsaktor |
Andere Bussysteme | ohne |
Anzahl der Ausgänge | 4 |
Breite in Teilungseinheiten | 1 |
Busmodul abnehmbar | Ja |
Bussystem Funkbus | Ja |
Bussystem KNX | Nein |
Bussystem LON | Nein |
Bussystem Powernet | Nein |
Funk bidirektional | Ja |
Handschaltung | Ja |
Max. Ausgangsstrom | 4 mA |
Max. Schaltstrom (Ohmsche Last) | 4 A |
Montageart | REG |
Schaltspannung | 230...230 V |
Schutzart (IP) | IP20 |
Stellgröße schaltend | Ja |
Stellgröße stetig | Ja |
Ventilschutzfunktion | Nein |
Mit Busankopplung | Ja |
UNSPSC V24 | 39121552 |
eClass 10.1 | 27143125 |
Bussystem KNX-RF (Funk) | Nein |
Zolltarifnummer | 85269200 |
RoHS-konform | CONFORM |
