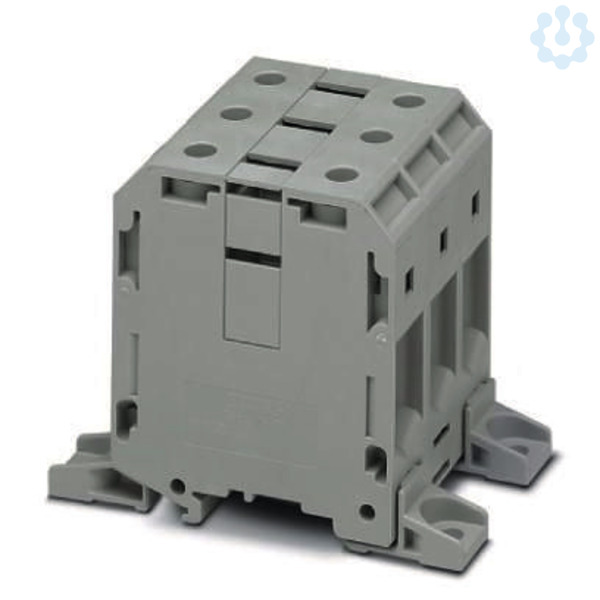

Artikelbild
Abbildung ähnlich
Phoenix Contact

Hochstromklemme

6899345 UKH70-3L-F 3076484
Auslaufartikel
auf Anfrage
je 100 Stück
Bestellware

Verpackungseinheiten

4 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 4 Stück
Bestellschritt 4 Stück

Beschreibung

Hochstromklemme, Nennspannung: 1000 V, Nennstrom: 192 A, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 70 mm², Querschnitt: 16 mm² - 95 mm², Montageart: direktes Anschrauben, Farbe: grau

Merkmale

Breite 60,9 mm
Höhe 103,4 mm
Tiefe 80 mm
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 25 - 70 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 16 - 70 mm²
Anschließbarer Leiterquerschnitt eindrähtig 16 - 95 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 16 - 25 mm²
Bemessungsstrom In 192 A
Bemessungsspannung 1.000 V
Ausführung elektrischer Anschluss 1 Schraubanschluss
Ausführung elektrischer Anschluss 2 Schraubanschluss
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 2,00
Werkstoff des Isolierkörpers sonstige
Betriebstemperatur -60 - 105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94 V0
Abschlussplatte erforderlich Nein
Farbe grau
Etagen intern gebrückt Nein

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Verbindungs- und Kontaktelemente für Drähte und Kabel, für eine Spannung von 1000V oder weniger
85369010

Sonstiges

Fegime 6899345
Herstellerartikelnummer 3076484
Herstellerbezeichnung UKH70-3L-F
Auslaufartikel Ja
