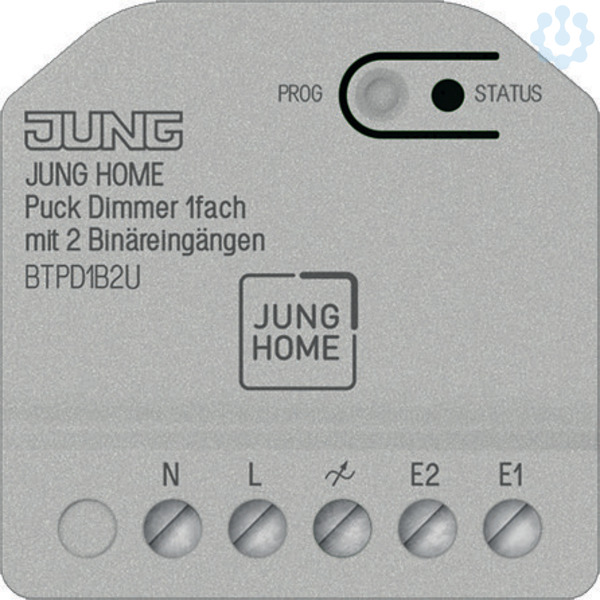

JUNG HOME Puck Dimmer 1fach mit 2 Binäreingängen

Manuelles Schalten und Dimmen von Beleuchtung

Bedienung über Binäreingänge des JUNG HOME Aktors, JUNG HOME Taster, JUNG HOME Sensoren und JUNG HOME App

Anschluss von Geräten (z.B. Taster, Schalter oder Wettersensoren) an die Binäreingänge zum Auslösen von Szenen, Bedienen von Verbrauchern, Abfragen von Zuständen, etc.

Automatisches Schalten und Dimmen von Beleuchtung. Voraussetzung: mindestens eines der folgenden Geräte ist im Projekt (Bluetooth® Mesh Netzwerk): JUNG HOME Miniaktoren, JUNG HOME Steckdose, Systemeinsatz mit JUNG HOME Taster oder JUNG HOME Bewegungs- oder Präsenzmelder, JUNG HOME Raumthermostat

Drahtlose Verknüpfung mit Geräten des JUNG HOME Systems

Montage in Gerätedose mit Abmessungen nach DIN 49073

Montage in Zwischendecken im Einbauadapter Mini-Gehäuse (Art.-Nr.: FM-EBG)

Produkteigenschaften

Inbetriebnahme und Bedienung über JUNG HOME App mit mobilem Endgerät (Smartphone oder Tablet) über Bluetooth®

Freie Verknüpfung der 2 Binäreingänge mit JUNG HOME Aktoren (lokal oder drahtlos)

Unabhängige Verwendung von Aktorfunktion und Binäreingängen

Mehrfarbige Statusanzeige und Taste Prog für die Inbetriebnahme

Sperren der Taste Prog

Einbindung der Last in Bereiche (Gruppen), Zentralfunktionen und Szenen

Treppenlichtfunktion (automatische Abschaltung) mit Abschaltwarnung

Nachlaufzeit, Einschaltverzögerung, Ausschaltverzögerung

Sperrfunktion und Zwangsführung: Dauer-EIN/AUS oder für feste Zeit EIN/AUS

Windalarm über Anschluss von konventionellen Wettersensoren an Binäreingängen

Sperrfunktionen auslösen über Binäreingänge, z.B. Aussperrschutz bei Rollladen und Jalousie, Zwangsführung etc.

Maximalhelligkeit und Mindesthelligkeit einstellbar

Einschalten mit letzter Helligkeit oder fester Einschalthelligkeit

Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip

Einstellung des zur Last passenden Dimmprinzips über die JUNG HOME App

Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden

Elektronischer Übertemperaturschutz

Bluetooth® Mesh für voll verschlüsselte drahtlose Kommunikation und Repeaterfunktion

Updatefähig über JUNG HOME App

Funktion, wenn JUNG HOME Miniaktor, JUNG HOME Steckdose, Systemeinsatz mit JUNG HOME Taster, JUNG HOME Bewegungs- oder Präsenzmelder, oder JUNG HOME Raumthermostat im Bluetooth® Mesh Netzwerk (Projekt) vorhanden ist.

Bis zu 16 Zeitprogramme

Zeitprogramme mit Sonnenauf- bzw. Sonnenuntergang (Astrotimer)

Automatikfunktionen aktivieren/deaktivieren über JUNG HOME App

Automatische Datum- und Uhrzeitaktualisierung bei Verbindung mit mobilem Endgerät

Nennspannung: AC 230 V ~

Netzfrequenz: 50/60 Hz

Eingangsspannung: AC 230 V ~

Standby-Leistung: max. 0,35 W

Verlustleistung: max. 2,3 W

Umgebungstemperatur: −5 ... +45 °C

Lagertemperatur: −5 ... +45 °C

Transporttemperatur: −20 ... +70 °C

Relative Feuchte: 20 ... 70 % (keine Betauung)

Anschlussleistung bei 35 °C

Phasenabschnitt

Glühlampen: 0 ... 300 W

HV-Halogenlampen: 0 ... 300 W

Elektronische Trafos mit NV-Halogenlampen: 0 ... 300 W

HV-LED-Lampen dimmbar: typ. 0 ... 200 W

Elektronisches LED-Vorschaltgerät mit LED-Lampen: 0 ... 200 W

Phasenanschnitt

Glühlampen: 0 ... 225 W

HV-Halogenlampen: 0 ... 225 W

HV-LED-Lampen dimmbar: typ. 0 ... 80 W

Elektronisches LED-Vorschaltgerät mit LED-Lampen: 0 ... 80 W

Leistungsreduzierung

pro 5 °C Überschreitung von 35 °C: −10 %

bei Einbau in Holz- oder Trockenbauwand: −15 %

bei Einbau in Mehrfachkombinationen: −20 %

Leitungslänge

Lastleitung: max. 100 m

Binäreingang: max. 50 m

Maße (B x H x T): 46 x 46 x 20 mm

Einbautiefe: 18 mm (20 mm im Klemmenbereich)

Funkfrequenz: 2402,0 ... 2480,0 MHz

Sendeleistung: max. 10 mW (Klasse 1.5)

Sendereichweite

Sendereichweite in Gebäuden: ca. 30 m
