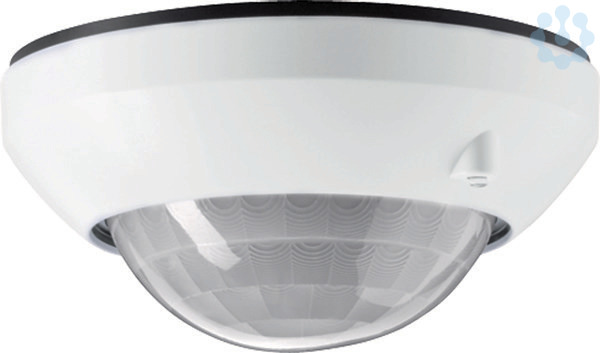

KNX Präsenzmelder Universal m.integr. Busankoppler alpinweiss

ETS-Produktfamilie Phys. Sensoren

Produkttyp Bewegungsmelder

Bestimmungsgemäßer Gebrauch

Bedarfsgerechtes Steuern von Beleuchtung, Raumthermostaten und anderen elektrischen Verbrauchern in Innenräumen

Deckenmontage an festen Decken in Gerätedose mit Abmessungen nach DIN 49073 oder Aufputzgehäuse Art.-Nr.: PM-KAPPE-1 bzw. PM-KAPPE AL-1

Produkteigenschaften

Integrierter Busankoppler

3 PIR-Sensoren

Erfassungsfeld 360°

Integrierter Helligkeitssensor

Einsatz als Präsenzmelder, Bewegungsmelder oder für Meldebetrieb

Ausgangsfunktionen: Schalten, Treppenlichtfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenennebenstelle, Betriebsartvorgabe für Raumtemperaturregler

Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle

Einsteller zur manuellen Korrektur der Empfindlichkeit

Status-LED: Blinkt bei Bewegungserfassung; je nach Programmierung im normalen Betrieb oder nur während des Gehtest-Betriebs

Zusätzliche Eigenschaften Version "Universal":

Manuelle Bedienung mit IR-Fernbedienung möglich (Art.-Nr. KNX PM FB IR)

5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen

Funktionsblöcke umschaltbar, z.B. für Tag-/Nachtbetrieb

PIR-Sensoren separat auswertbar

Helligkeitssensorfunktion mit 3 Grenzwerten

Tageslichtabhängige Lichtregelung mit max. 3 Kanälen, Sollwertverschiebung im Betrieb, separater Konfiguration von Anregel-, Regel- und Abregelphase

Lichtregelung mit Präsenzmelderfunktion kombinierbar

Präsenzmelderfunktion:

Erfassung kleinster Bewegungen z.B. an einem Arbeitsplatz zur Erkennung der Anwesenheit von Personen

Einschalten: Bewegungserkennung und Helligkeitsschwelle unterschritten

Ausschalten: Keine Bewegung im Erfassungsfeld und Ablauf der Nachlaufzeit, oder Helligkeitsschwelle überschritten

Bewegungsmelderfunktion:

Erfassung von Bewegungen zur Verkehrswegsicherung in Gebäuden

Nach dem Ansprechen und Einschalten arbeitet die Bewegungserfassung helligkeitsunabhängig.

Meldebetrieb:

Helligkeitsunabhängige Erfassung von Bewegungen im Erfassungsfeld

Einschalten: Nach Erkennen einer einstellbaren Anzahl Bewegungen innerhalb des eingestellten Überwachungszeitraums

Ausschalten: Keine Bewegung im Erfassungsfeld und Ablauf der Nachlaufzeit
