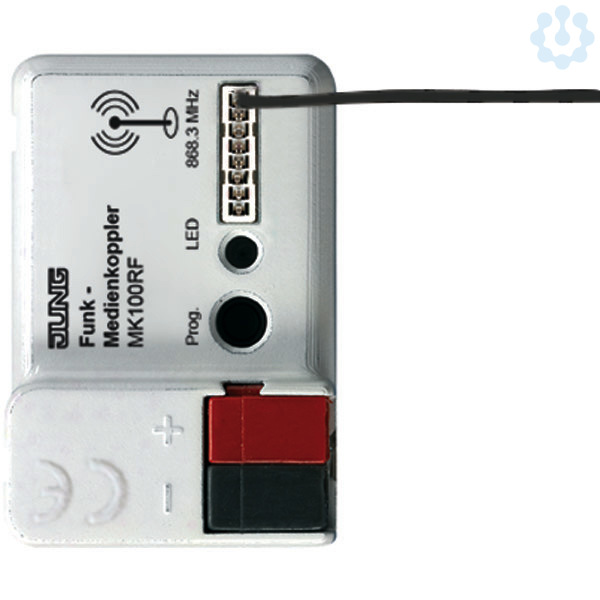

KNX RF Funk-Medienkoppler

Bestimmungsgemäßer Gebrauch

Verbindung von KNX-Funknetzen mit leitungsgebundenen KNX-Linien

Erhöhung der Funkreichweite in KNX-Funknetzen (Repeater-Betrieb, externe Versorgung 24 V DC, z.B. über Netzteil Art.-Nr. NT 2415 REG VDC)

Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung

Produkteigenschaften

Einsatz als Medienkoppler in der Funktion als Bereichs- oder Linienkoppler (abhängig von der physikalischen Adresse)

Verwendung als KNX RF Repeater möglich

Filtereinstellungen und Filtertabellen

Ab V01: KNX Data Secure kompatibel ab ETS 5.7.3

Ab V02: Einsatz als Segmentkoppler möglich ab ETS 6.0.5

Beeinflussung der Weiterleitung von Gruppentelegrammen (Routing) durch Filterfunktion im Kopplerbetrieb

Unterstützung des vollen Adressbereichs (Gruppen 0-31) bei Filterfunktion

Weiterleitung von Gruppentelegrammen (TP > RF, RF > TP) parametrierbar

Weiterleitung von physikalisch adressierten Telegrammen (TP > RF, RF > TP) parametrierbar

Weiterleitung von Broadcast-Telegrammen (TP > RF, RF > TP) parametrierbar

Telegrammwiederholungen bei Übertragungsfehlern für Gruppen-, Broadcast- und physikalisch adressierte Telegramme auf der TP-Seite einstellbar

Telegrammbestätigung für Gruppen- und physikalisch adressierte Telegramme auf der TP-Seite parametrierbar

Konfigurationssperre einstellbar (Programmieren nur über TP oder RF)

Status-LED

Umsetzung und Erzeugung von RF-System-Broadcast-Telegrammen

Unterstützung von Long-Frames

Safe-State-Modus zum Anhalten des Applikationsprogramms (z. B. wenn das Gerät durch eine fehlerhafte Projektierung oder Inbetriebnahme nicht korrekt funktioniert)

Funktion zum Rücksetzen in den Auslieferungszustand
