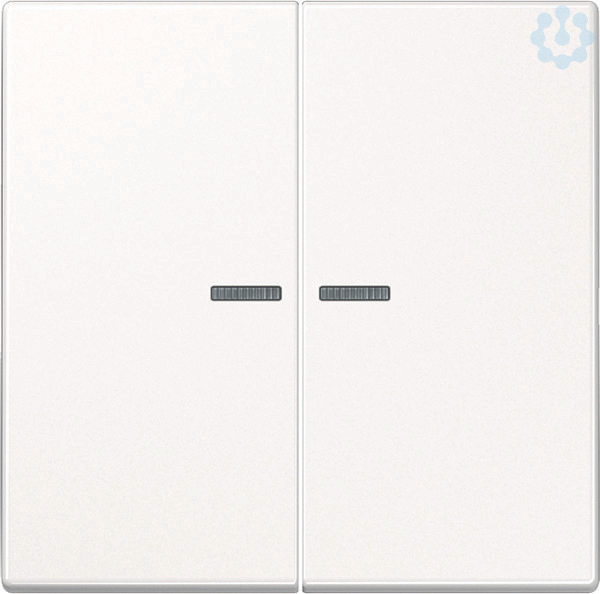

KNX RF Taster 2fach KNX RF Taster 2fach

für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1712 DE, 1713 DSTE, 1723 NE

für Raumthermostat-Einsatz Art.-Nr.: 1790 RTR

Bestimmungsgemäßer Gebrauch

Bedienen von Verbrauchern, z. B. Licht ein/aus, Dimmen von Helligkeit und Farbtemperatur, Jalousien auf/ab, Wertgeber 1 Byte, 2 Byte, 3 Byte und 6 Byte, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Lichtszenen

Regelung der Raumtemperatur

Betrieb in leitungsgebundenen KNX-Anlagen über Medienkoppler (Art.-Nr.: MK 100 RF)

Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie, für DALI, Raumtemperaturregelung oder mit Nebenstelle 3-Draht

Produkteigenschaften

Ansteuerung von Behängen, mit Jalousieeinsatz

Schalten und Dimmen von Beleuchtung, mit Schalt- oder Dimmeinsatz

Farbtemperatursteuerung von Beleuchtung, mit DALI-Taststeuergerät TW

Regelung der Raumtemperatur, mit Raumthermostat-Einsatz

Bedienung mit Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster

Tastsensor-Funktionen einstellbar: Schalten, Dimmen, Jalousie, Wertgeber, Szenennebenstelle, 2-Kanal-Bedienung und Reglernebenstelle

Bedienkonzept (Wippe oder Taste) für jede Bedienfläche einstellbar

Tastenauswertung (Einflächenbedienung oder Zweiflächenbedienung) einstellbar

Eine oder zwei Funktionen pro Bedienfläche

Reglernebenstelle mit Betriebsmodusumschaltung, Zwangs-Betriebsartumschaltung, Präsenzfunktion und Sollwertverschiebung einstellbar

Status-LED – wahlweise rot, grün, blau – pro Wippe einstellbar

LED-Funktionen Orientierungsbeleuchtung und Nachtabsenkung separat einstellbar

Helligkeit der Status-LED einstellbar und im Betrieb umschaltbar

Sperrfunktion: Sperren oder Funktionsumschaltung aller oder einzelner Tastenfunktionen

Interner Fühler zur Temperaturmessung, nur mit folgenden Einsätzen verwendbar: Art.-Nrn. 1701 SE, 1701 PSE, 1704 ESE, 1713 DSTE, 1731 JE, 1730 JE, 1790 RTR, 1723 NE

Verbesserte Temperaturmessung durch Einbeziehung externer Temperaturwerte über Kommunikationsobjekt

Inbetriebnahme mit ETS ab Version 5.7.5

Ein Beschriftungsauftrag aus dem GRAPHIC TOOL muss zusammen mit der Bestellung erfolgen: www.jung.de/gt

Eine nachträgliche Beschriftung der Tasten ist nicht möglich.

KNX

KNX Medium: RF1.R

Sicherheit: X-Mode

Inbetriebnahmemodus: S-Mode

Funkfrequenz: 868,0 ... 868,6 MHz

Sendeleistung: max. 20 mW

Sendereichweite im Freifeld: typ. 100 m

Empfängerkategorie: 2

Umgebungsbedingungen

Umgebungstemperatur: −5 ... +45 °C

Lager-/Transporttemperatur: −25 ... +70 °C

Relative Feuchte: max. 93 % (keine Betauung)

Material: Duroplast

Maße (B x H): 70 x 70 mm
