KNX Zählerschnittstelle Modbus REG- K, lichtgrau
5789881
MTN6503-0201
MTN6503-0201
auf Anfrage
je
1 Stück
Wird für Sie bestellt
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung

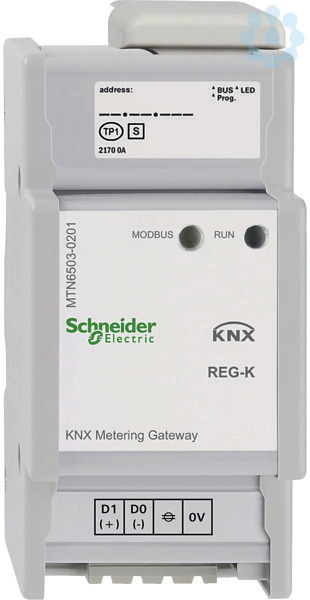

Schneider Electric KNX. Die KNX Zählerschnittstelle Modbus REG-K ist ein Gateway zwischen einer Modbus Installation und dem KNX-Bus. Das Gerät überträgt gemessene Leistungs- und Verbrauchswerte von angeschlossenen Modbus-Energiezählern auf den KNX-Bus. Diese Daten von den Energiezählern können zur Auswertung, Visualisierung oder zur Reduzierung der Energieverbräuche in Ihrer KNX-Installation verwendet werden. Es können bis zu 10 Modbus-Zähler mit RTU-Übertragungsprotokoll parallel an das Gateway angeschlossen werden. Diese Zähler senden Daten über das Gateway auf den KNX. Das Gateway arbeitet immer im Master-Modus, die angeschlossenen Modbus-Geräte arbeiten im Slave-Modus. Eine Kommunikation von KNX auf den Modbus ist nicht möglich. Die ETS-Applikation verfügt über vorprogrammierte Vorlagen für 17 verschiedene Schneider-Electric Modelle von Modbus-Zählern. Jedem angeschlossenen Modbus-Zähler kann in der ETS eine entsprechende Vorlage zugewiesen werden. Die Zuordnung der entsprechenden Modbus-Register zu den Kommunikationsobjekten auf der KNX-Seite erfolgt dann automatisch. Bei Modbus-Geräten ohne Vorlage können bis zu 40 Modbus-Register direkt den Kommunikationsobjekten auf der KNX-Seite zugeordnet. Die Spannungsversorgung des Gerätes erfolgt über den KNX-Bus. Mit integriertem Busankoppler, für die Montage auf Hutschienen TH35 nach EN 60715. Der Busanschluss erfolgt über eine Busanschlussklemme.
Merkmale
Marke | Schneider Electric |
Hersteller Type | MTN6503-0201 |
EAN | 3606480573446 |
Fegime | 5789881 |
Artikelklasse | Bussystem-Systemschnittstelle/Medien-Gateway |
Andere Bussysteme | ohne |
Ausführung | sonstige |
Betriebsspannung | 24...24 V |
Breite in Teilungseinheiten | 2.5 |
Bussystem Funkbus | Nein |
Bussystem KNX | Ja |
Bussystem LON | Nein |
Bussystem Powernet | Nein |
Demontageschutz | Nein |
Funk bidirektional | Nein |
Mit LED-Anzeige | Ja |
Montageart | REG |
Funk-Schnittstelle | Nein |
IR-Schnittstelle | Nein |
Protokoll | sonstige |
Providerabhängig | Nein |
Schutzart (IP) | IP20 |
Visualisierung | Nein |
Web-Server | Nein |
Updatefähig | Nein |
UNSPSC V24 | 39121552 |
eClass 10.1 | 27143102 |
Bussystem KNX-RF (Funk) | Nein |
Zolltarifnummer | 85176200 |
RoHS-konform | NOT_CONFORM |
