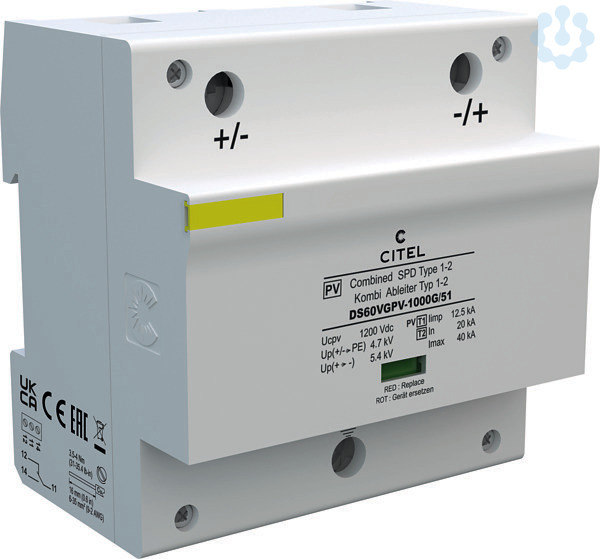

Artikelbild
Abbildung ähnlich
Citel

Kombi-Ableiter 2-polig Typ 1+2 für 1000 VDC Photovoltaik-Anwendungen, 12,5 kA

7396196 DS60VGPV-1000G/51 3309450017369 3958
334,86 EUR (exkl. MwSt.)
398,48 EUR (inkl. MwSt.)
je 1 Stück
Sofort verfügbar: 5 Stück

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

2-poliger Kombi-Ableiter Typ 1+2 (B+C) für 1000 V DC-Anwendungen. Betriebs- / leckstromfreier Blitzstromableiter. "VG-Technology" auf Gasgefüllter Funkenstrecken Basis. Kein Netzfolgestrom, nicht ausblasende Bauform. Blitzstoßstrom - Iimp je Pol: 12.5 kA. Max. Ableitstoßstrom - Imax je Pol: 40 kA. Funktions- / Defektanzeige durch Optisches Sichtfenster und Fernsignalisierung. Montage auf Hutprofilschiene 35 mm nach EN 50022. Einsatz und Betrieb nach EN50539-11 und EN50539-12

Merkmale

Spannungsschaltende Funkenstreckentechnologie Ja
Überstromgeschützter Spannungsabgriff Nein
Netzform DC Ja
Netzform IT Nein
Netzform TN Nein
Netzform TN-C Nein
Netzform TN-C-S Nein
Netzform TN-S Nein
Netzform TT Nein
Netzform sonstige Nein
Polzahl 2
Blitzstoßstrom (10/350 µs) 25,00 kA
Max. PV-Spannung 1.200 V
Schutzpegel (DC+/DC- - PE) 2,8 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50,00 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 35,00 mm²
Montageart Hutschiene TH35
Baugröße 5 TE
Fernsignalisierung Ja
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung Nein
Energetisch koordinierte Schutzwirkung zum Endgerät Ja
Schutzart (IP) IP20

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Geräte zum Schützen von elektrischen Stromkreisen, für eine Spannung von 1000V oder weniger und für eine Stromstärke von 16A oder weniger (ausg. Sicherungen und Leistungsschalter)
85363010

Sonstiges

Fegime 7396196
Herstellerartikelnummer 3958
Herstellerbezeichnung DS60VGPV-1000G/51
