Citel

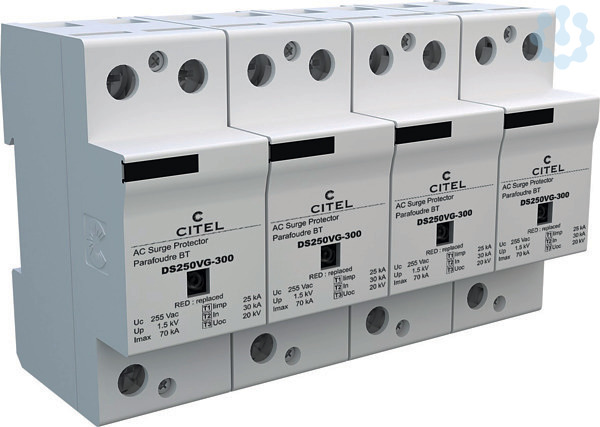

Kombi-Ableiter 4-polig Typ 1+2+3 für 230/400 V TNS Netze, VG-Technology

7396176 DS254VG-300 3713
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

4-poliger Kombi-Ableiter Typ 1+2+3 (B+C+D) für 230/400 V TNS-Netze (4+0). Betriebs- / leckstromfreier Blitzstromableiter zum Einsatz in der Hauptverteilung, VDE-AR-N 4100 konform "Einsatz von Überspannungs-Schutzeinrichtungen (SPD) Typ 1 in Hauptstromversorgungssystemen". "VG-Technology" auf Gasgefüllter Funkenstrecken Basis. Kein Netzfolgestrom, nicht ausblasende Bauform. Blitzstoßstrom - Iimp je Pol: 25 kA. Max. Ableitstoßstrom - Imax je Pol: 70 kA. Kombinierter Stoß - Uoc: 20 kV. Funktions- / Defektanzeige durch Optisches Sichtfenster und Fernsignalisierung. Montage auf Hutprofilschiene 35 mm nach EN 50022. Geprüft nach IEC 61643-11

Merkmale

Spannungsschaltende Funkenstreckentechnologie Ja
Überstromgeschützter Spannungsabgriff Nein
Netzform DC Nein
Netzform IT Nein
Netzform TN Nein
Netzform TN-C Nein
Netzform TN-C-S Nein
Netzform TN-S Ja
Netzform TT Nein
Netzform sonstige Nein
Polzahl 4
Blitzstoßstrom (10/350 µs) 100,00 kA
Max. Dauerspannung AC 255,00 V
Nennspannung AC 230 V
Schutzpegel 1,5 kV
Spezifische Energie (W/R) 156,00 kJ/Ohm
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50,00 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 35,00 mm²
Montageart Hutschiene TH35
Baugröße 8 TE
Fernsignalisierung Ja
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung Nein
Energetisch koordinierte Schutzwirkung zum Endgerät Ja
Schutzart (IP) IP20

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Geräte zum Schützen von elektrischen Stromkreisen, für eine Spannung von 1000V oder weniger und für eine Stromstärke von 16A oder weniger (ausg. Sicherungen und Leistungsschalter)
85363010

Sonstiges

Fegime 7396176
Herstellerartikelnummer 3713
Herstellerbezeichnung DS254VG-300
