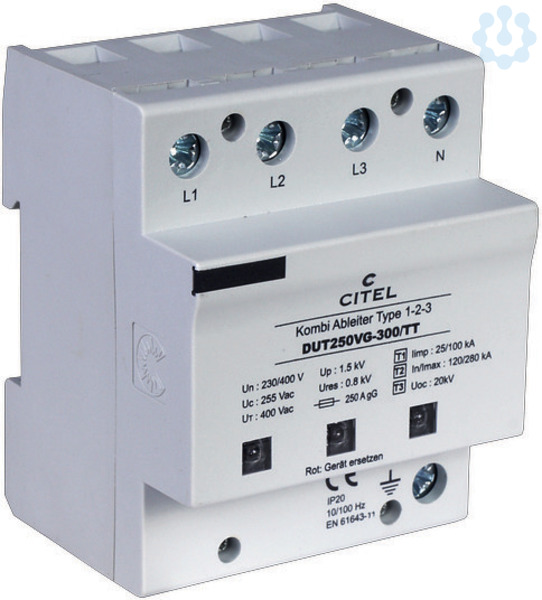

Abbildung ähnlich
Kombi-Ableiter 4-polig Typ 1+2+3 für 230/400 V TT Netze, VG-Technology, kompakt
7396173
DUT250VG-300TT
3582
auf Anfrage
je 1 Stück
Bestellware
Verpackungseinheiten
| 1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
4-poliger (TT) kompakter Kombi-Ableiter Typ 1+2+3 auf Funkenstreckenbasis zum Einsatz in der Hauptverteilung, VDE-AR-N 4100 konform "Einsatz von Überspannungs-Schutzeinrichtungen (SPD) Typ 1 in Hauptstromversorgungssystemen", Betriebs- / leckstromfreier Kombi-Ableiter Typ 1+2+3 (B+C+D), "VG-Technology" auf Gasgefüllter Funkenstrecken Basis. Keine empfindliche elektronische Zündhilfe (Triggerung), nicht ausblasend, Netzfolgestromfrei, TOV-unempfindlich, Mit 10 Jahren Garantie,
Energetische Koordination nach DIN EN 62305-4 (VDE 0185-305-4) zu Typ 2 und Typ 3-Ableitern der DS-Familie sowie direkt zum Endgerät, 4TE Baubreite, Blitzstoßstrom - Iimp je Pol: 25 kA. Max. Ableitstoßstrom - Imax je Pol: 70 kA. Kombinierter Stoß - Uoc: 20 kV. Funktions- / Defektanzeige durch Optisches Sichtfenster. Ableiter im Monoblockgehäuse 72 mm. Montage auf Hutprofilschiene 35 mm nach EN 50022. Geprüft nach IEC 61643-11
Merkmale
| Marke | Citel |
| Hersteller Type | DUT250VG-300TT |
| Herstellerartikelnummer | 3582 |
| EAN | null |
| Artikelklasse | Kombi-Ableiter für Energietechnik |
| Baugröße | 4 TE |
| Energetisch koordinierte Schutzwirkung zum Endgerät | Ja |
| Fernsignalisierung | Nein |
| Höchste Dauerspannung AC | 255 V |
| Integrierte Vorsicherung | Nein |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Montageart | Hutschiene TH35 |
| Nennspannung AC | 230 V |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Ja |
| Netzform sonstige | Nein |
| Polzahl | 4 |
| Prüfklasse | Typ 1 und 2 |
| Schutzpegel | 1.1 kV |
| Signalisierung am Gerät | optisch |
| Spezifische Energie (W/R) | 156 kJ/Ohm |
| eClass 10.1 | 27130810 |
| UNSPSC V24 | 39122330 |
| eClass 9.0 | 27130810 |
| eClass 11.0 | 27130810 |
| Blitzstoßstrom (10/350 µs) | 100 kA |
| Schutzart (IP) | IP20 |
| Spannungsschaltende Funkenstreckentechnologie | Ja |
| Überstromgeschützter Spannungsabgriff | Nein |
| Zolltarifnummer | 85363010 |
| RoHS-konform | CONFORM |
