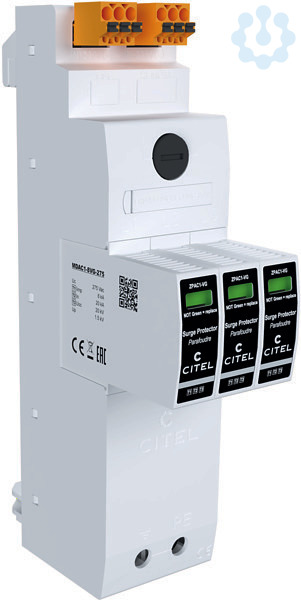

Artikelbild
Abbildung ähnlich
Citel

Kombi-Ableiter 4-polig Typ 1+2+3 für TT/TNS Netze auf 40mm Sammelschiene, Spannungsabgriff

9501244 ZPAC1-8VG-PRO-U 3309450042934 64079
419,59 EUR (exkl. MwSt.)
499,31 EUR (inkl. MwSt.)
je 1 Stück
Sofort verfügbar: 2 Stück

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

4-poliger (TNS/TT) kompakter Kombi-Ableiter Typ 1+2+3 auf Funkenstreckenbasis zum Einsatz in der Hauptverteilung, VDE-AR-N 4100 konform "Einsatz von Überspannungs-Schutzeinrichtungen (SPD) Typ 1 in Hauptstromversorgungssystemen", Betriebs- / leckstromfreier Kombi-Ableiter Typ 1+2+3 (B+C+D), "VG-Technology" auf Gasgefüllter Funkenstrecken Basis ohne empfindliche elektronische Zündhilfe (Triggerung), nicht ausblasend, Netzfolgestromfrei, TOV-unempfindlich, Mit 10 Jahren Garantie,

Energetische Koordination nach DIN EN 62305-4 (VDE 0185-305-4) zu Typ 2 und Typ 3-Ableitern der DS/DAC-Serien sowie direkt zum Endgerät, 3 TE Einbreite, Blitzstoßstrom - Iimp je Pol: 8 kA. Max. Ableitstoßstrom - Imax je Pol: 50 kA. Kombinierter Stoß - Uoc: 6 kV.

Mit integrierter Sicherung. Funktions- / Defektanzeige durch Optisches Sichtfenster. Spannungsabgriff für RFZ und APZ. Montage auf 40mm Sammelschienensystem. Geprüft nach IEC 61643-11

Merkmale

Spannungsschaltende Funkenstreckentechnologie Ja
Überstromgeschützter Spannungsabgriff Ja
Netzform DC Nein
Netzform IT Nein
Netzform TN Nein
Netzform TN-C Nein
Netzform TN-C-S Nein
Netzform TN-S Nein
Netzform TT Ja
Netzform sonstige Nein
Polzahl 4
Blitzstoßstrom (10/350 µs) 32,00 kA
Max. Dauerspannung AC 275,00 V
Nennspannung AC 230 V
Schutzpegel 1,5 kV
Spezifische Energie (W/R) 40,00 kJ/Ohm
Montageart Sammelschiene
Baugröße 3 TE
Fernsignalisierung Nein
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung Nein
Energetisch koordinierte Schutzwirkung zum Endgerät Ja
Schutzart (IP) IP20

Import/Export

Statistische Warennummer Ausgerüstete elektrische Schalt- und Verteilungstafeln, -felder, -konsolen, -pulte und -schränke, für eine Spannung v. 1000V od. weniger (ausg. Steuerschränke f. num. Steuerungen mit ADV sowie speicherprogrammierb. Steuerungen)
85371098

Sonstiges

Fegime 9501244
Herstellerartikelnummer 64079
Herstellerbezeichnung ZPAC1-8VG-PRO-U
