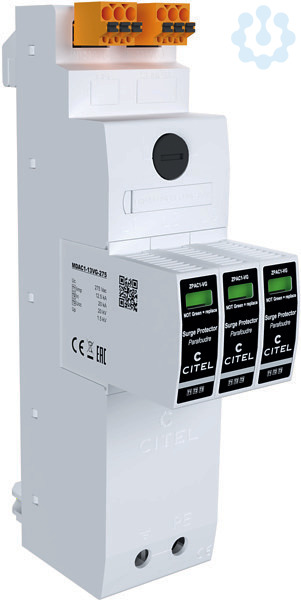

Artikelbild
Abbildung ähnlich
Citel

Kombi-Ableiter 4-polig Typ 1+2+3 für TT/TNS Netze auf 40mm Sammelschiene, Spannungsabgriff

9501245 ZPAC1-13VG-PRO-U 3309450042989 64087
546,92 EUR (exkl. MwSt.)
650,83 EUR (inkl. MwSt.)
je 1 Stück
keine Verfügbarkeit

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

4-poliger (TNS/TT) kompakter Kombi-Ableiter Typ 1+2+3 auf Funkenstreckenbasis zum Einsatz in der Hauptverteilung, VDE-AR-N 4100 konform "Einsatz von Überspannungs-Schutzeinrichtungen (SPD) Typ 1 in Hauptstromversorgungssystemen", Betriebs- / leckstromfreier Kombi-Ableiter Typ 1+2+3 (B+C+D), "VG-Technology" auf Gasgefüllter Funkenstrecken Basis ohne empfindliche elektronische Zündhilfe (Triggerung), nicht ausblasend, Netzfolgestromfrei, TOV-unempfindlich, Mit 10 Jahren Garantie,

Energetische Koordination nach DIN EN 62305-4 (VDE 0185-305-4) zu Typ 2 und Typ 3-Ableitern der DS/DAC-Serien sowie direkt zum Endgerät, 3 TE Einbreite, Blitzstoßstrom - Iimp je Pol: 12,5 kA. Max. Ableitstoßstrom - Imax je Pol: 50 kA. Kombinierter Stoß - Uoc: 6 kV.

Mit integrierter Sicherung. Funktions- / Defektanzeige durch Optisches Sichtfenster. Spannungsabgriff für RFZ und APZ. Montage auf 40mm Sammelschienensystem. Geprüft nach IEC 61643-11

Merkmale

Spannungsschaltende Funkenstreckentechnologie Ja
Überstromgeschützter Spannungsabgriff Ja
Netzform DC Nein
Netzform IT Nein
Netzform TN Nein
Netzform TN-C Nein
Netzform TN-C-S Nein
Netzform TN-S Nein
Netzform TT Ja
Netzform sonstige Nein
Polzahl 4
Blitzstoßstrom (10/350 µs) 50,00 kA
Max. Dauerspannung AC 275,00 V
Nennspannung AC 230 V
Schutzpegel 1,5 kV
Spezifische Energie (W/R) 40,00 kJ/Ohm
Montageart Sammelschiene
Baugröße 3 TE
Fernsignalisierung Nein
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung Nein
Energetisch koordinierte Schutzwirkung zum Endgerät Ja
Schutzart (IP) IP20

Import/Export

Statistische Warennummer Geräte zum Schützen von elektrischen Stromkreisen, für eine Spannung von 1000V oder weniger und für eine Stromstärke von 16A oder weniger (ausg. Sicherungen und Leistungsschalter)
85363010

Sonstiges

Fegime 9501245
Herstellerartikelnummer 64087
Herstellerbezeichnung ZPAC1-13VG-PRO-U
