Dehn Söhne

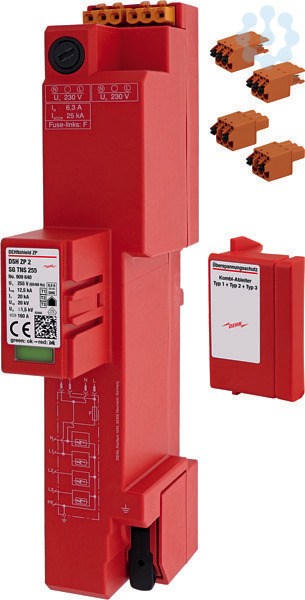

Kombi-Ableiter Typ1+2+3 DEHNshield ZP 2 SG für TN-S-Systeme

2893122 909640 909640
auf Anfrage
je 1 Stück
Hat Bestand

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TN-S-Systeme (4+0-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100; komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme; Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden mit äußerem Blitzschutzsystem (Blitzschutzklasse III/IV). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.

Merkmale

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 160 A
Spannungsschaltende Funkenstreckentechnologie Ja
Überstromgeschützter Spannungsabgriff Ja
Netzform DC Nein
Netzform IT Nein
Netzform TN Nein
Netzform TN-C Nein
Netzform TN-C-S Nein
Netzform TN-S Ja
Netzform TT Nein
Netzform sonstige Nein
Polzahl 4
Blitzstoßstrom (10/350 µs) 50,00 kA
Max. Dauerspannung AC 255,00 V
Nennspannung AC 230 V
Schutzpegel L-PE 1,50 kV
Schutzpegel N-PE 1,50 kV
Folgestromlöschfähigkeit 25,00 kA
Spezifische Energie (W/R) 39,06 kJ/Ohm
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25,00 mm²
Montageart Sammelschiene
Fernsignalisierung Nein
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2 und 3
Integrierte Vorsicherung Nein
Energetisch koordinierte Schutzwirkung zum Endgerät Ja
Schutzart (IP) IP30

Import/Export

Statistische Warennummer Geräte zum Schützen von elektrischen Stromkreisen, für eine Spannung von 1000V oder weniger und für eine Stromstärke von mehr als 125A (ausg. Sicherungen und Leistungsschalter)
85363090

Sonstiges

Fegime 2893122
Herstellerbezeichnung 909640
