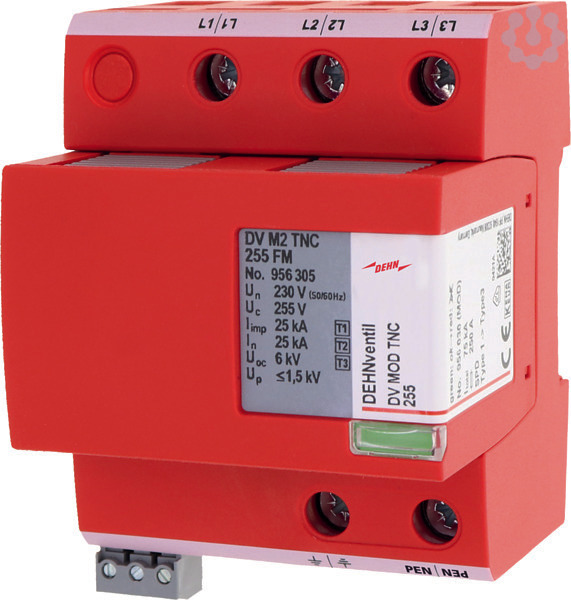

Abbildung ähnlich
Kombi-Ableiter Typ1+2+3 DEHNventil M2 TNC 255 FM
2056581
956305
956305
auf Anfrage
je 1 Stück
Hat Bestand
Verpackungseinheiten
| 1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus einem Basisteil und einem gesteckten Schutzmodul. Höchste Anlagenverfügbarkeit durch Rapid Arc Control (RAC) Funkenstrecken. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
Merkmale
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 250 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Spannungsschaltende Funkenstreckentechnologie | Ja |
| Überstromgeschützter Spannungsabgriff | Nein |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Ja |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Polzahl | 3 |
| Blitzstoßstrom (10/350 µs) | 75,00 kA |
| Max. Dauerspannung AC | 255,00 V |
| Nennspannung AC | 230 V |
| Schutzpegel | 1,5 kV |
| Folgestromlöschfähigkeit | 50,00 kA |
| Spezifische Energie (W/R) | 1.400,00 kJ/Ohm |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35,00 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25,00 mm² |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Fernsignalisierung | Ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 und 3 |
| Integrierte Vorsicherung | Nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät | Ja |
| Schutzart (IP) | IP20 |
Import/Export
| Statistische Warennummer |
Geräte zum Schützen von elektrischen Stromkreisen, für eine Spannung von 1000V oder weniger und für eine Stromstärke von mehr als 125A (ausg. Sicherungen und Leistungsschalter)
85363090 |
Sonstiges
| Fegime | 2056581 |
| Herstellerbezeichnung | 956305 |
Angaben zur Marke
Dehn Söhne
