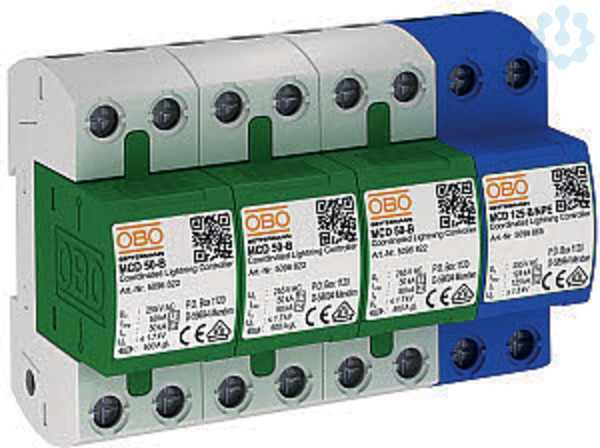

Artikelbild
Abbildung ähnlich
OBO Bettermann

Kombiableiter 125kA zum Einsatz in TN-S-u.TT-Netzen

2280508 MCD50-B3+1 5096879
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Kombiableiter Typ 1+2 , 4-polig, zum Einsatz in TT- und TN-S-Netzen.


Komplett vorkonfektioniert und anschlussfertig bestehend aus:

3 x MCD 50-B: Koordinierter Blitzstromableiter Typ 1+2 nach EN 61643-11 und

1 x MCD 125-B/NPE: Koordinierte N-PE-Funkenstrecke Typ 1+2 nach EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305.

• Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)

• Blitzstromableitvermögen 50 kA (10/350) pro Pol und bis zu 125 kA (10/350) gesamt

• Schutzpegel <1,7 kV, ermöglicht den Geräteschutz

• Kurzschlussfestigkeit 10 kA, Ableitervorsicherung bis 500 A gL/gG

• Gekapselte, nicht ausblasende Funkenstrecke

Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.

Merkmale

Netzform DC Nein
Netzform IT Nein
Netzform TN Ja
Netzform TN-C Nein
Netzform TN-C-S Ja
Netzform TN-S Ja
Netzform TT Ja
Netzform sonstige Nein
Blitzstoßstrom (10/350 µs) 50,00 kA
Nennableitstoßstrom (8/20) 50 kA
Max. Dauerspannung AC 255,00 V
Nennspannung AC 230 V
Schutzpegel 1,7 kV
Schutzpegel L-N 1,70 kV
Folgestromlöschfähigkeit 0,10 kA
Montageart Hutschiene TH35
Baugröße 8 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50,00 mm²
Ausblasend Nein
Signalisierung am Gerät ohne
Prüfklasse Typ 1 Ja
Schutzart (IP) IP20

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Geräte zum Schützen von elektrischen Stromkreisen, für eine Spannung von 1000V oder weniger und für eine Stromstärke von mehr als 16A bis 125A (ausg. Sicherungen und Leistungsschalter)
85363030

Sonstiges

Fegime 2280508
Herstellerartikelnummer 5096879
Herstellerbezeichnung MCD50-B3+1
