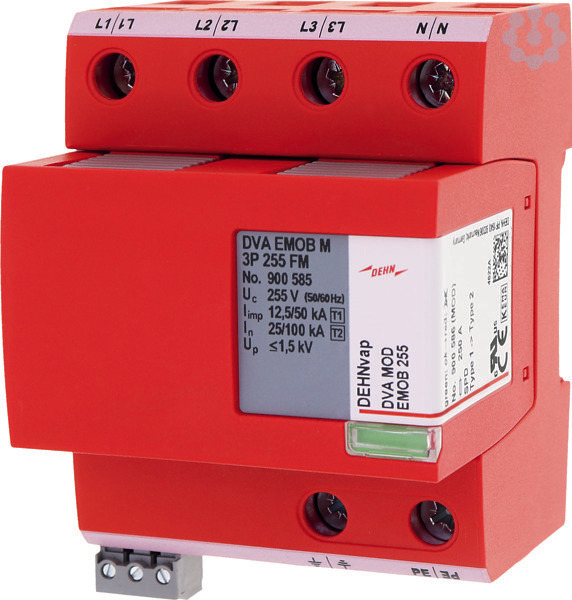

Abbildung ähnlich
Kombiableiter Typ 1 + Typ 2 DEHNvap M für dreiphasige TT- und TN-S-Systeme
7718174
900585
900585
Aktion
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Universell einsetzbarer Kombiableiter DEHNvap EMOB, Typ 1 + Typ 2 nach EN 61643-11 bestehend aus Basisteil und steckbarem Schutzmodul. Platzsparende RAC-Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Speziell für den Einsatz in Stromversorgungssystemen für Ladeinfrastruktur. Durch energetisch koordinierte Schutzwirkung Typ 1 + Typ 2 + Typ 3 wird Endgeräteschutz ermöglicht. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
Merkmale
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 250 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Spannungsschaltende Funkenstreckentechnologie | Ja |
| Überstromgeschützter Spannungsabgriff | Nein |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Netzform sonstige | Nein |
| Polzahl | 4 |
| Blitzstoßstrom (10/350 µs) | 50,00 kA |
| Max. Dauerspannung AC | 255,00 V |
| Nennspannung AC | 230 V |
| Schutzpegel L-N | 1,50 kV |
| Schutzpegel N-PE | 1,50 kV |
| Folgestromlöschfähigkeit | 25,00 kA |
| Spezifische Energie (W/R) | 625,00 kJ/Ohm |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35,00 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25,00 mm² |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Fernsignalisierung | Ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Integrierte Vorsicherung | Nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät | Ja |
| Schutzart (IP) | IP20 |
Import/Export
| Statistische Warennummer |
Blitzschutzvorrichtungen, Spannungsbegrenzer und Überspannungsableiter, für eine Spannung von mehr als 1000V
85354000 |
Sonstiges
| Fegime | 7718174 |
| Herstellerbezeichnung | 900585 |
Angaben zur Marke
Dehn Söhne
