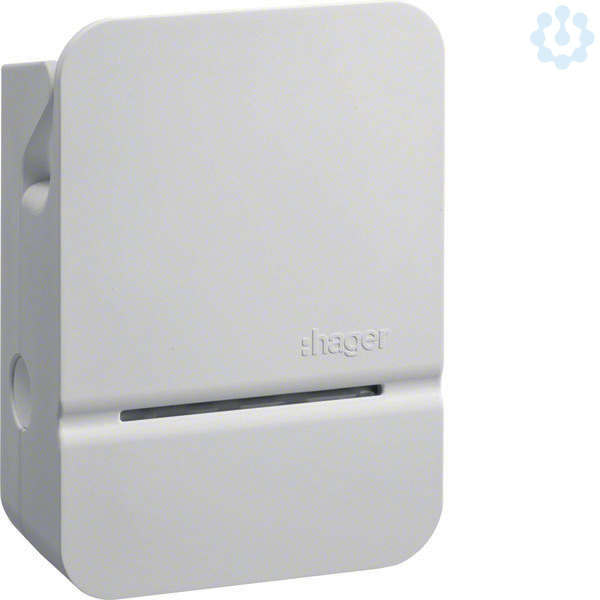

Abbildung ähnlich
Hager

Ladestation home M3T2 32A 3-phasig M2 16A soft lgr

2366970 XEV153S7035 XEV153S7035
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 Stück Menge übernehmen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

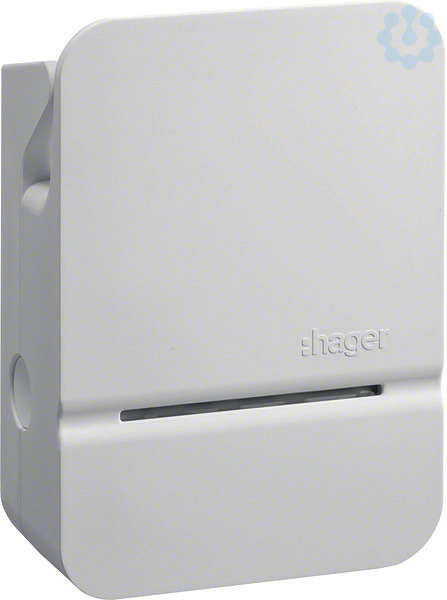

E-Ladestation witty home 1x22kW 3P M3T2 M2TF IP54. Wallbox Ladestation mit UV-beständigem Kunststoffgehäuse zur Ladung von Elektro- oder Plug-In-Hybridfahrzeugen. Ladebetriebsart Mode 3 nach EN 61851 oder Ladebetriebsart 2 bzw. 1 zur direkten Ladung über Schuko-Steckdose, abgesichert über Zuleitung der Ladestation. Ladestation mit Mode 2 Schuko-Steckdose 16 A und integrierter Mode 3 Steckdose Typ 2 32 A (3-phasig). Fest installierte Ladestation zur Verwendung im Innen-/Außenbereich, freie Nutzung ohne Zugangsberechtigung und passend zum Fahrzeugsteckertyp. Bestehend aus Wandgehäuse mit Kabelhalterung und Steckerablage, Kabeleinführung für die Versorgungsspannung, Ladetaster und LED-Anzeigen. Elektrische Schutz-/Schaltsteuerung bestehend aus Netzteil, Leitungsschutzschalter, Ladecontroller, Strommessspule, Installationsschütze und Einspeiseklemmen. Der mikrogesteuerte Ladecontroller (Ladestrom einstellbar max. 32 A) kommuniziert mit dem Fahrzeug und steuert die Ladung. Die Statusanzeigen erfolgt über grüne LEDs: LED-Leiste betriebsbereit (blinken), Sofortladung (LED-Leiste pulsierend), Nachtladung (Verzögerung mit runden LED´s oder Ladung mit LED-Leiste pulsierend) und vollgeladen (LED-Leiste dauerleuchten). Eine Umschaltung zwischen verzögerter und sofortiger, automatischer Ladung ist mittels Tastendruck möglich. Ladebeginn kann über einen Freischaltkontakt von extern gestartet werden (230V AC Schaltsignal). Mit einem optionalen Ladesteuermodul erfolgt die Anpassung des Ladestroms an verfügbare freie Kapazität der Hausinstallation oder Nutzung zur gezielten Ladung von regenerativ erzeugter Energie (PV, BHKW). Die Spannungsversorgung der Ladestation muss über einen separaten Stromkreis verfügen. Der Anschluss mehrerer Ladestationen an denselben Stromkreis ist nicht erlaubt. Jede Ladestation ist mit einem separaten FI-Schutzschalter (RCD) und Leitungsschutzschalter (MCB) z.B. im Verteilerschrank einzubauen. Der Ladecontroller muss vor der erstmaligen Inbetriebnahme konfiguriert werden. Hinweise: Ladestation kann 1-phasig oder 3-phasig betrieben werden. Nur kompatibel Hager-Ladekabel Mode 3 mit Stecker oder Kupplung verwenden. Parallelladung mit unterschiedlichen Ladebetriebsarten ist nicht möglich. Optionaler Standfuß mit Bodensockel für den freistehenden Aufbau.

Merkmale

Marke Hager
Hersteller Type XEV153S7035
Herstellerartikelnummer null
EAN 4012740873413
Fegime 2366970
Artikelklasse Ladestation E-Mobility
Anzahl der FI-Schalter Typ A 0
Anzahl der FI-Schalter Typ B 0
Anzahl der Haushaltssteckdosen 1
Anzahl der Ladepunkte 1
Anzahl der Ladesteckdosen Typ 2 0
Ausführung Anschluss Anlagenseite 3-phasig
Breite 346 mm
Funktion Zugangskontrolle Nein
Höhe 480 mm
Max. Leistung pro Ladepunkt 22 kW
Mit Energiezähler Nein
Mit Hausanschlusskasten (HAK) Nein
Mit Kommunikationsschnittstelle Nein
Mit Lastmanagement Ja
Mit Leistungsschutzschalter Nein
Montageart Wandmontage
Nennanschlussleistung 22 kW
Schlagfestigkeit IK10
Schutzart (IP) IP54
Tiefe 233 mm
Werkstoff des Gehäuses Kunststoff
Anzahl der CEE-Steckdosen 0
Anzahl der Ladekupplungen CHAdeMO 0
Anzahl der Ladekupplungen GB AC 0
Anzahl der Ladekupplungen GB DC 0
Anzahl der Ladekupplungen Typ 1 0
Anzahl der Ladekupplungen Typ 1 CCS 0
Anzahl der Ladekupplungen Typ 2 1
Anzahl der Ladekupplungen Typ 2 CCS 0
Anzahl der Ladesteckdosen GB 0
Anzahl der Ladesteckdosen Typ 3 0
Zolltarifnummer 85371010
RoHS-konform CONFORM
