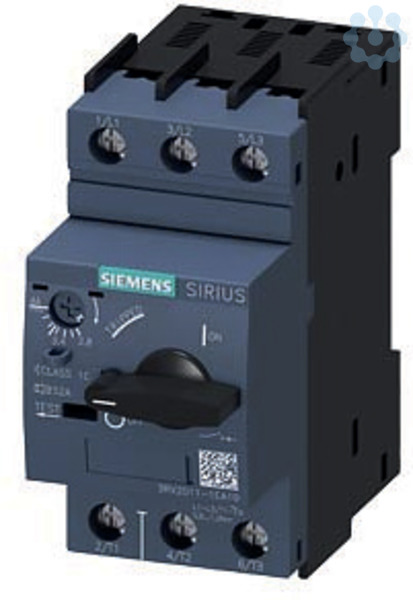

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 2,8-4A, N-ausl. 52A
Verpackungseinheiten
| 1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Merkmale
| Überlastauslöser Stromeinstellung | 2,80 - 4,00 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 52,00 A |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 4 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,800 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 1,50 kW |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | sonstige |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 kA |
| Schutzart (IP) | IP20 |
| Höhe | 97 mm |
| Breite | 45 mm |
| Tiefe | 97 mm |
| Verlustleistung | 7,25 W |
Gefahrstoffe
| RoHS anwendbar | Ja |
Import/Export
| Statistische Warennummer |
Leistungsschalter für eine Spannung von 1000V oder weniger und für eine Stromstärke von 63A oder weniger
85362010 |
Sonstiges
| Fegime | 5080164 |
| Herstellerartikelnummer | 3RV2011-1EA10 |
| Herstellerbezeichnung | 3RV20111EA10 |
