ABB

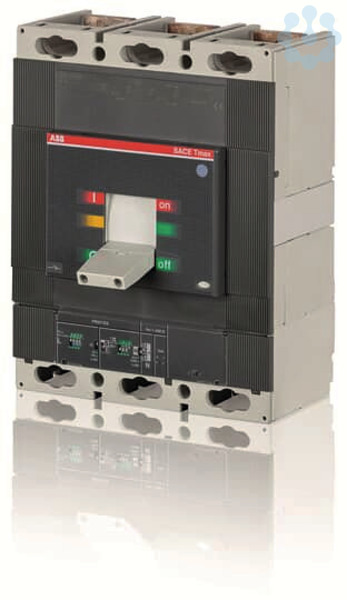

Leistungsschalter 3-polig T6S630 PR221DS-LS/I R630 3P F F

3047894 T6S630PR221DS-LS/IIN=6303PFF 1SDA060236R0001
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),

Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107).


Die Kompaktleistungs- / Lasttrennschalter Tmax T entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax T mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung.

Merkmale

Bemessungsdauerstrom Iu 630 A
Bemessungsspannung 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 50 kA
Überlastauslöser Stromeinstellung 630,00 - 2.520,00 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers 1.000,00 - 10.000,00 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1.000,00 - 10.000,00 A
Integrierter Erdschlussschutz Nein
Anschlussart Hauptstromkreis Bolzenanschluss
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage Nein
Hutschienenmontage optional Nein
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder Nein
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Knebel
Komplettgerät mit Schutzeinheit Ja
Motorantrieb integriert Nein
Motorantrieb optional Ja
Schutzart (IP) IP20

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Leistungsschalter für eine Spannung von 1000V oder weniger und für eine Stromstärke von mehr als 63A
85362090

Sonstiges

Fegime 3047894
Herstellerartikelnummer 1SDA060236R0001
Herstellerbezeichnung T6S630PR221DS-LS/IIN=6303PFF
