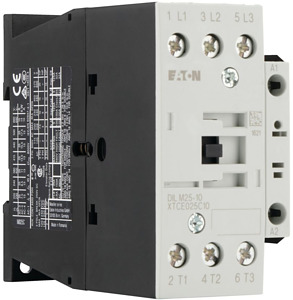

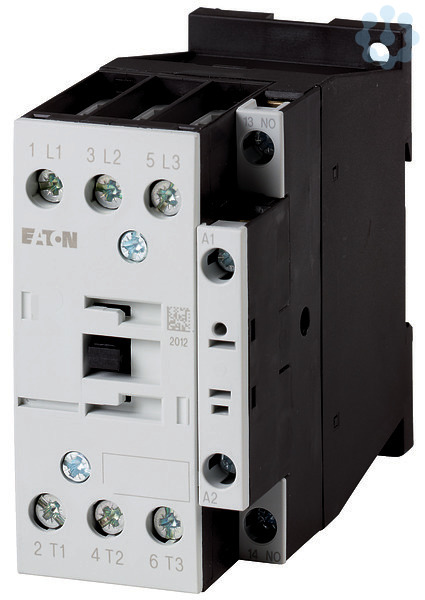

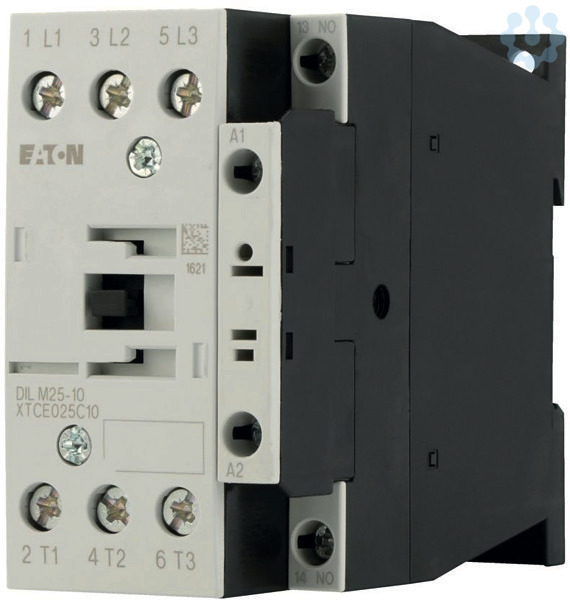

Artikelbild
Abbildung ähnlich
Moeller Eaton

Leistungsschütz, 3-polig, 380 V 400 V 11 kW, 1 S, 24 V 50 Hz, Wechselst

5060709 DILM25-10(24V50HZ) 277119
auf Anfrage
je 1 Stück
Sofort verfügbar: 2 Stück

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung

Merkmale

Marke Moeller Eaton
Hersteller Type DILM25-10(24V50HZ)
Herstellerartikelnummer 277119
EAN 4015082771195
Fegime 5060709
Artikelklasse Leistungsschütz zum Schalten von Wechselstrom
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Öffner als Hauptkontakte 0
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A
Spannungsart zur Betätigung AC
Bemessungsbetriebsleistung NEMA 11 kW
Bemessungsbetriebsleistung bei AC-4, 400 V 6 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 13 A
Geeignet für Reiheneinbau Nein
UNSPSC V24 39121529
eClass 10.1 27371003
Bemessungssteuerspeisespannung AC 50 Hz 24...24
Bemessungssteuerspeisespannung AC 60 Hz 0...0
Bemessungssteuerspeisespannung DC 0...0
Betriebsspannung AC 50 Hz 24...690
Betriebsspannung AC 60 Hz 24...690
Breite 45 mm
Höhe 85 mm
Tiefe 97 mm
Zolltarifnummer 85364900
RoHS-konform CONFORM
