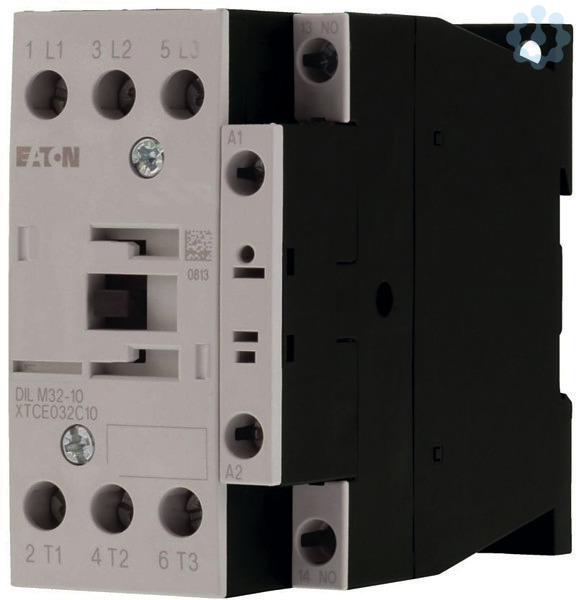

Artikelbild
Abbildung ähnlich
Moeller Eaton

Leistungsschütz, 3-polig, 380 V 400 V 15 kW, 1 S, RDC 24: 24 - 27 V DC,

5060847 DILM32-10(RDC24) 277274
auf Anfrage
je 1 Stück
Sofort verfügbar: 7 Stück

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V 690 V: P= 17 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., DILM32-XHI11-S, Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Gleichstrombetätigung

Merkmale

Marke Moeller Eaton
Hersteller Type DILM32-10(RDC24)
Herstellerartikelnummer 277274
EAN 4015082772741
Fegime 5060847
Artikelklasse Leistungsschütz zum Schalten von Wechselstrom
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Öffner als Hauptkontakte 0
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A
Geeignet für Reiheneinbau Nein
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 15 A
Bemessungsbetriebsleistung NEMA 14.9 kW
Bemessungsbetriebsleistung bei AC-4, 400 V 7 kW
UNSPSC V24 39121529
eClass 10.1 27371003
Bemessungssteuerspeisespannung AC 50 Hz 0...0
Bemessungssteuerspeisespannung AC 60 Hz 0...0
Bemessungssteuerspeisespannung DC 24...27
Betriebsspannung AC 50 Hz 24...690
Betriebsspannung AC 60 Hz 24...690
Breite 45 mm
Höhe 85 mm
Tiefe 97 mm
Zolltarifnummer 85364900
RoHS-konform CONFORM
