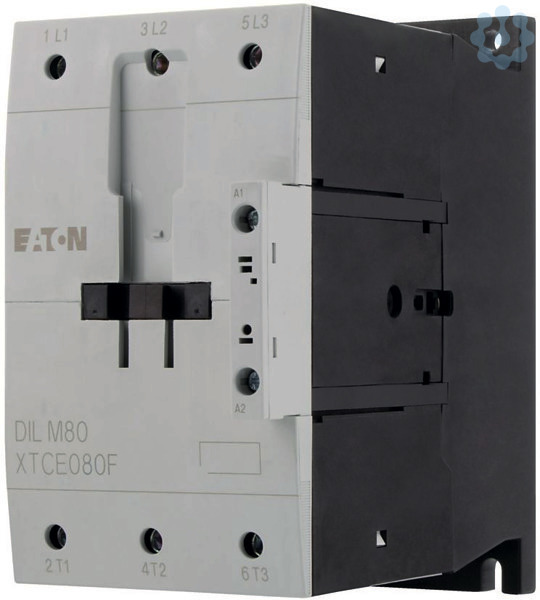

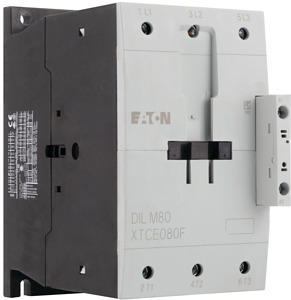

Artikelbild
Abbildung ähnlich
Moeller Eaton

Leistungsschütz, 3-polig, 380 V 400 V 37 kW, 230 V 50 Hz, 240 V 60 Hz,

2889342 DILM80(230V50HZ,240V60HZ) 239402
auf Anfrage
je 1 Stück
Sofort verfügbar: 3 Stück

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 80 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 110 A, gekapselt: Ith= 80 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 225 A, gekapselt: Ith= 200 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 25 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 63 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 11.5 kW, 380 V 400 V: P= 20 kW, 660 V 690 V: P= 26 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung

Merkmale

Marke Moeller Eaton
Hersteller Type DILM80(230V50HZ,240V60HZ)
Herstellerartikelnummer 239402
EAN 4015082394028
Fegime 2889342
Artikelklasse Leistungsschütz zum Schalten von Wechselstrom
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Öffner als Hauptkontakte 0
Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 110 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 80 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 40 A
Geeignet für Reiheneinbau Nein
Spannungsart zur Betätigung AC
Bemessungsbetriebsleistung NEMA 44.7 kW
Bemessungsbetriebsleistung bei AC-4, 400 V 20 kW
UNSPSC V24 39121529
eClass 10.1 27371003
Bemessungssteuerspeisespannung AC 50 Hz 230...230
Bemessungssteuerspeisespannung AC 60 Hz 240...240
Bemessungssteuerspeisespannung DC 0...0
Betriebsspannung AC 50 Hz 230...690
Betriebsspannung AC 60 Hz 230...690
Breite 90 mm
Höhe 170 mm
Tiefe 160 mm
Zolltarifnummer 85364900
RoHS-konform CONFORM
