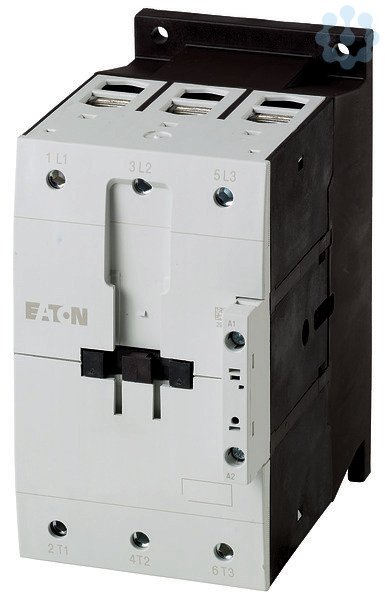

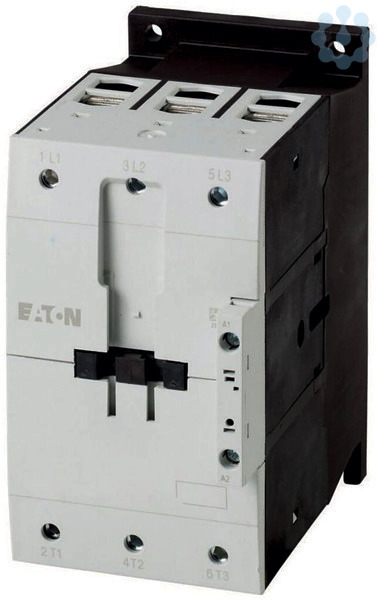

Artikelbild
Abbildung ähnlich
Moeller Eaton

Leistungsschütz, 3-polig, 380 V 400 V 55 kW, RAC 240: 190 - 240 V 50/60

2889456 DILM115(RAC240) 239548
auf Anfrage
je 1 Stück
Wird für Sie bestellt

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 115 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 160 A, gekapselt: Ith= 115 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 325 A, gekapselt: Ith= 285 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 37 kW, 380 V 400 V: P= 55 kW, 660 V 690 V: P= 90 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 17 kW, 380 V 400 V: P= 28 kW, 660 V 690 V: P= 43 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Wechselstrombetätigung

Merkmale

Marke Moeller Eaton
Hersteller Type DILM115(RAC240)
Herstellerartikelnummer 239548
EAN 4015082395483
Fegime 2889456
Artikelklasse Leistungsschütz zum Schalten von Wechselstrom
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Öffner als Hauptkontakte 0
Bemessungsbetriebsleistung bei AC-3, 400 V 55 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 115 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 55 A
Geeignet für Reiheneinbau Nein
Spannungsart zur Betätigung AC
Bemessungsbetriebsleistung NEMA 74 kW
Bemessungsbetriebsleistung bei AC-4, 400 V 28 kW
UNSPSC V24 39121529
eClass 10.1 27371003
Bemessungssteuerspeisespannung AC 50 Hz 190...240
Bemessungssteuerspeisespannung AC 60 Hz 190...240
Bemessungssteuerspeisespannung DC 0...0
Betriebsspannung AC 50 Hz 230...690
Betriebsspannung AC 60 Hz 230...690
Breite 90 mm
Höhe 170 mm
Tiefe 160 mm
Zolltarifnummer 85364900
RoHS-konform CONFORM
