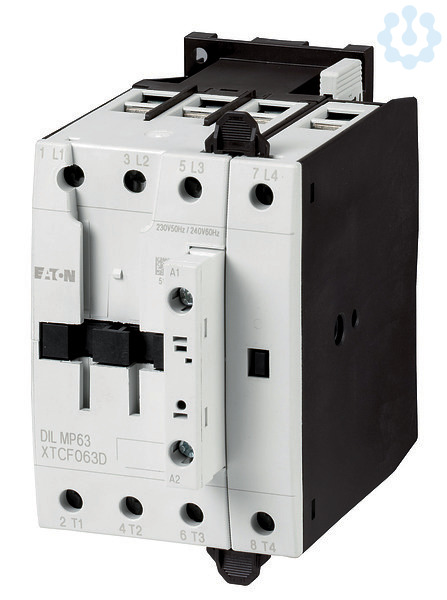

Artikelbild
Abbildung ähnlich
Moeller Eaton

Leistungsschütz, 4-polig, 63 A, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung

3221440 DILMP63(230V50HZ,240V60HZ) 109855
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 40 A, konventioneller thermischer Strom, 3-polig, 50–60 Hz offen bei 40 °C: Ith =Ie= 63 A, gekapselt: Ith= 50 A, konventioneller thermischer Strom, 1-polig offen: Ith= 162 A, gekapselt: Ith= 146 A, 220 V 230 V: P= 12,5 kW, 380 V 400 V: P= 18,5 kW, 660 V 690 V: P = 23 kW

Merkmale

Bemessungssteuerspeisespannung AC 50 Hz 230,00 V
Bemessungssteuerspeisespannung AC 60 Hz 240,00 V
Bemessungssteuerspeisespannung DC 0 V
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 63 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 40,00 A
Bemessungsbetriebsleistung bei AC-3, 400 V 18,50 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 25,00 A
Bemessungsbetriebsleistung bei AC-4, 400 V 12,00 kW
Bemessungsbetriebsleistung NEMA 22,000 kW
Geeignet für Reiheneinbau Nein
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 4
Betriebsspannung AC 50 Hz 230 - 690 V
Betriebsspannung AC 60 Hz 230 - 690 V
Breite 74 mm
Höhe 115 mm
Tiefe 132 mm

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Relais für eine Spannung von mehr als 60V bis 1000V
85364900

Sonstiges

Fegime 3221440
Herstellerartikelnummer 109855
Herstellerbezeichnung DILMP63(230V50HZ,240V60HZ)
