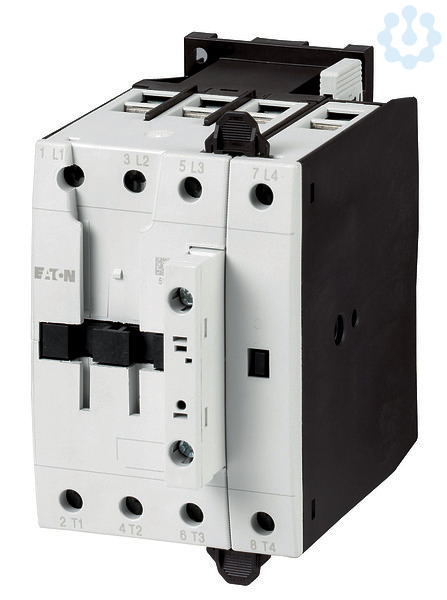

Abbildung ähnlich
Leistungsschütz, 4-polig, 80 A, 230 V 50/60 Hz, Wechselstrombetätigung
3221604
DILMP80(230V50/60HZ)
109883
auf Anfrage
je 1 Stück
Bestellware
Verpackungseinheiten
| 1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 50 A, konventioneller thermischer Strom, 3-polig, 50–60 Hz offen bei 40 °C: Ith =Ie= 80 A, gekapselt: Ith= 64 A, konventioneller thermischer Strom, 1-polig offen: Ith= 207 A, gekapselt: Ith= 186 A, 220 V 230 V: P= 15,5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P = 30 kW
Merkmale
| Marke | Moeller Eaton |
| Hersteller Type | DILMP80(230V50/60HZ) |
| Herstellerartikelnummer | 109883 |
| EAN | 4015081094493 |
| Artikelklasse | Leistungsschütz zum Schalten von Wechselstrom |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 80 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 50 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 40 A |
| Geeignet für Reiheneinbau | Nein |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsleistung NEMA | 29.8 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 20 kW |
| UNSPSC V24 | 39121529 |
| eClass 10.1 | 27371003 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230...230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230...230 |
| Bemessungssteuerspeisespannung DC | 0...0 |
| Betriebsspannung AC 50 Hz | 230...690 |
| Betriebsspannung AC 60 Hz | 230...690 |
| Breite | 74 mm |
| Höhe | 115 mm |
| Tiefe | 132 mm |
| eClass 11.0 | 27371003 |
| eClass 9.0 | 27371003 |
| Zolltarifnummer | 85364900 |
| RoHS-konform | CONFORM |
