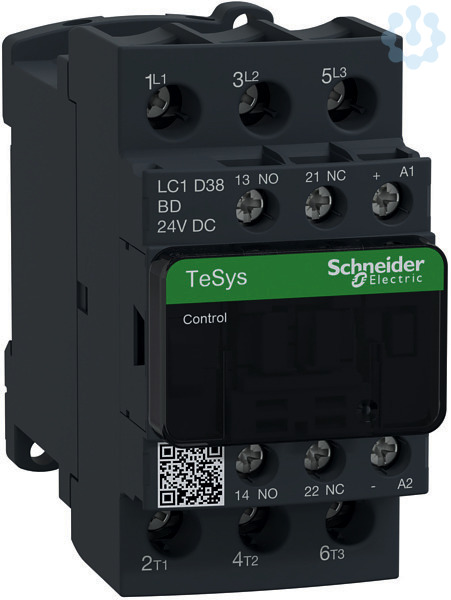

Artikelbild
Abbildung ähnlich
Schneider Electric

Leistungsschütz LC1D 3p, +1S+1Ö, 18.5 kW, 38 A, 400 V AC3, Spule 24 V DC

3772038 LC1D38BD LC1D38BD
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 18.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 38 A, Spule 24 V DC. Abmessung (BxHxT) 45x85x101 mm, Gewicht 0,54 kg. Kategorie AC-4, AC-3, AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach RINA, GOST, CSA, BV, DNV, LROS (Lloyds register of shipping), UL, CCC, GL. Produktstandards gem.

Merkmale

Bemessungssteuerspeisespannung DC 24 V
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 38,00 A
Bemessungsbetriebsleistung bei AC-3, 400 V 18,50 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 18,00 A
Bemessungsbetriebsleistung bei AC-4, 400 V 7,50 kW
Geeignet für Reiheneinbau Nein
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Breite 45 mm
Höhe 85 mm
Tiefe 101 mm

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Relais für eine Spannung von 60V oder weniger und für eine Stromstärke von mehr als 2A
85364190

Sonstiges

Fegime 3772038
Herstellerartikelnummer LC1D38BD
Herstellerbezeichnung LC1D38BD
