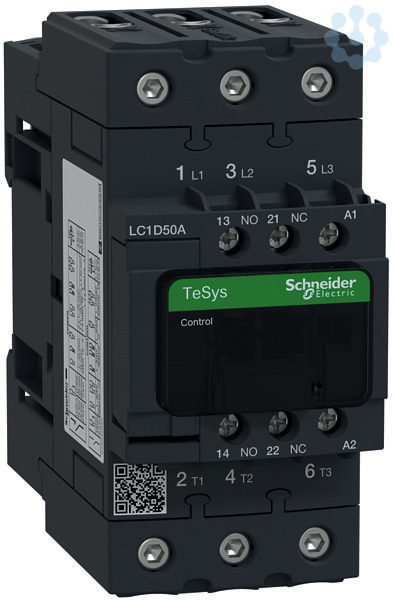

Artikelbild
Abbildung ähnlich
Schneider Electric

Leistungsschütz LC1D 3p, +1S+1Ö, 22 kW, 50 A, 400 V AC3, Spule 230 V AC

6953694 LC1D50AP7 LC1D50AP7
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A, Spule 230 V AC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,855 kg. Kategorie AC-1, AC-4, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GL, BV, GOST, CCC, CSA, UL, RINA, LROS (Lloyds register of shipping), DNV. Produktstandards gem.

Merkmale

Bemessungssteuerspeisespannung AC 50 Hz 230,00 V
Bemessungssteuerspeisespannung AC 60 Hz 230,00 V
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50,00 A
Bemessungsbetriebsleistung bei AC-3, 400 V 22,00 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 25,00 A
Bemessungsbetriebsleistung bei AC-4, 400 V 11,00 kW
Geeignet für Reiheneinbau Nein
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Betriebsspannung AC 50 Hz 440 V
Betriebsspannung AC 60 Hz 440 V
Breite 55 mm
Höhe 122 mm
Tiefe 120 mm

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Relais für eine Spannung von mehr als 60V bis 1000V
85364900

Sonstiges

Fegime 6953694
Herstellerartikelnummer LC1D50AP7
Herstellerbezeichnung LC1D50AP7
