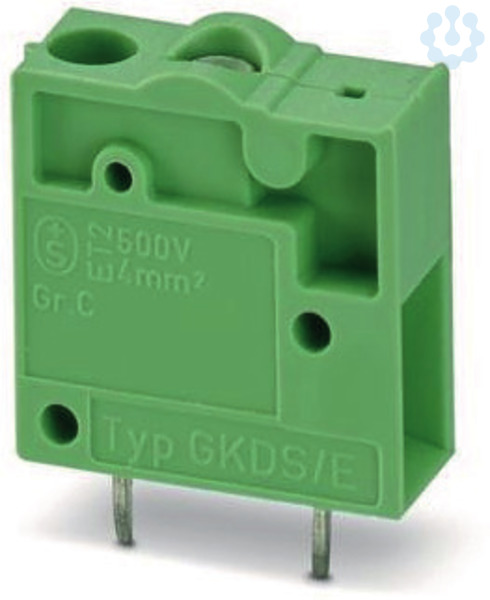

Artikelbild
Abbildung ähnlich
Phoenix Contact

Leiterplattenklemme

2683201 GKDS/E 1709025
auf Anfrage
je 100 Stück
Bestellware

Verpackungseinheiten

50 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 50 Stück
Bestellschritt 50 Stück

Beschreibung

Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 630 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: GKDS/E, Rastermaß: 7,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!

Merkmale

Höhe 19,5 mm
Anzahl der elektrischen Anschlüsse 1
Anzahl der Etagen 1
Rastermaß der Anschlüsse 7,5 mm
Bemessungsstrom In 24 A
Bemessungsspannung 630 V
Bemessungsstoßspannung 6 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig 0,2 - 4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25 - 2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,2 - 2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0,2 - 1,5 mm²
Anschlussart Leiterplatte Lötanschluss
Werkstoff der Anschlussoberfläche Zinn
Länge des Pins 5,00 mm
Werkstoff des Isolierkörpers sonstige
Gehäusefarbe grün
Brennbarkeitsklasse des Isolierstoffs nach UL94 V2
Betriebstemperatur -40 - 100 °C
Art der Leiterplattenbefestigung Anschlusskontakt
Befestigungsart löten
Art der Banderolierung Karton (für SMD)

Gefahrstoffe

RoHS anwendbar Nein

Import/Export

Statistische Warennummer Verbindungs- und Kontaktelemente für Drähte und Kabel, für eine Spannung von 1000V oder weniger
85369010

Sonstiges

Fegime 2683201
Herstellerartikelnummer 1709025
Herstellerbezeichnung GKDS/E
