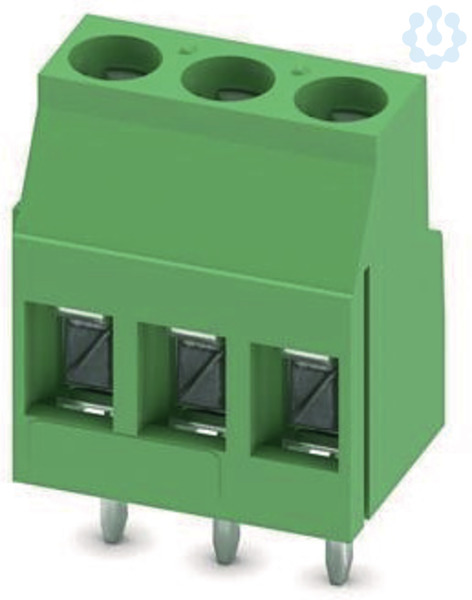

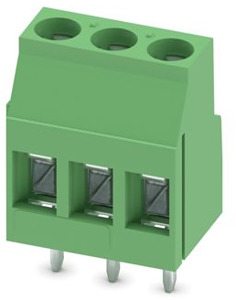

Artikelbild
Abbildung ähnlich
Phoenix Contact

Leiterplattenklemme

2687274 MKDS3/3-5,08 1711738
auf Anfrage
je 100 Stück
Nachbestellt

Verpackungseinheiten

100 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: MKDS 3, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!

Merkmale

Marke Phoenix Contact
Hersteller Type MKDS3/3-5,08
Herstellerartikelnummer 1711738
EAN 4017918023720
Artikelklasse Leiterplattenklemme
Anschließbarer Leiterquerschnitt eindrähtig 0.2...4 mm²
Anschlussart Leiter Schraubanschluss
Anschlussart Leiterplatte Lötanschluss
Anzahl der Etagen 1
Anzahl der elektrischen Anschlüsse 3
Bemessungsspannung 400 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom In 24 A
Höhe 23 mm
Rastermaß der Anschlüsse 5.08 mm
Verschmutzungsgrad 2
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25...2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2...2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.2...1.5 mm²
Art der Leiterplattenbefestigung Anschlusskontakt
Betriebstemperatur -40...105 °C
Länge des Pins 5 mm
Überspannungskategorie III
Art der Banderolierung Karton (für SMD)
Gehäusefarbe grün
Werkstoff der Anschlussoberfläche Zinn
Werkstoff des Isolierkörpers sonstige
UNSPSC V24 39121407
eClass 10.1 27440401
eClass 11.0 27460101
eClass 9.0 27440401
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL94 V0
Zolltarifnummer 85369010
RoHS-konform NOT_RELEVANT
