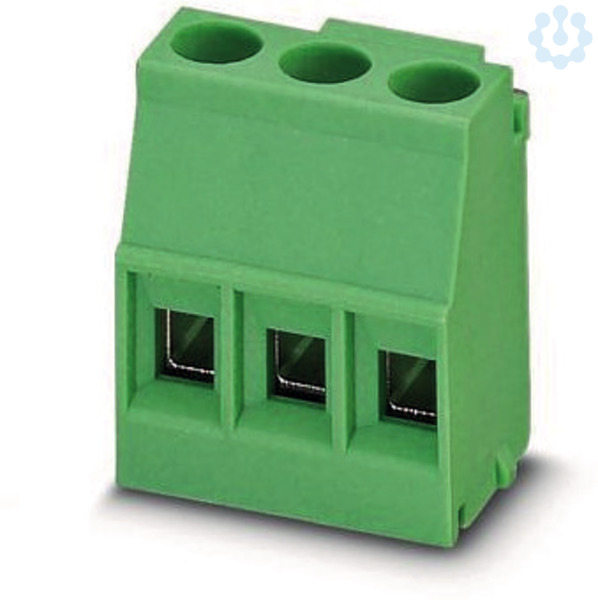

Artikelbild
Abbildung ähnlich
Phoenix Contact

Leiterplattenklemme

2687363 MKDSO2,5/3-L 1707221
auf Anfrage
je 100 Stück
Hat Bestand

Verpackungseinheiten

240 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 240 Stück
Bestellschritt 240 Stück

Beschreibung

Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: MKDSO 2,5/..-L, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Artikel mit seitlichem Pinabgang links

Merkmale

Marke Phoenix Contact
Hersteller Type MKDSO2,5/3-L
Herstellerartikelnummer 1707221
EAN 4017918136819
Artikelklasse Leiterplattenklemme
Anschließbarer Leiterquerschnitt eindrähtig 0.14...2.5 mm²
Anschlussart Leiterplatte Lötanschluss
Anzahl der Etagen 1
Anzahl der elektrischen Anschlüsse 3
Bemessungsspannung 400 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom In 24 A
Höhe 18.05 mm
Rastermaß der Anschlüsse 5 mm
Verschmutzungsgrad 2
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25...2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14...2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.14...0.75 mm²
Art der Leiterplattenbefestigung Anschlusskontakt
Betriebstemperatur -40...105 °C
Länge des Pins 3.5 mm
Überspannungskategorie III
Art der Banderolierung Karton (für SMD)
Gehäusefarbe grün
Werkstoff der Anschlussoberfläche Zinn
Werkstoff des Isolierkörpers sonstige
UNSPSC V24 39121308
eClass 10.1 27144403
eClass 9.0 27144403
eClass 11.0 27144403
Anschlussart Leiter Schraubanschluss
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL94 V0
Zolltarifnummer 85369010
RoHS-konform NOT_RELEVANT
