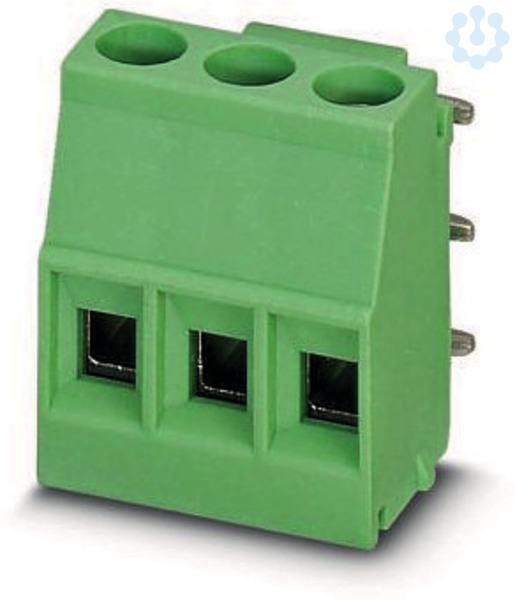

Artikelbild
Abbildung ähnlich
Phoenix Contact

Leiterplattenklemme

2687364 MKDSO2,5/3-R 1707218
auf Anfrage
je 100 Stück
Hat Bestand

Verpackungseinheiten

240 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 240 Stück
Bestellschritt 240 Stück

Beschreibung

Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: MKDSO 2,5/..-R, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Artikel mit seitlichem Pinabgang rechts

Merkmale

Höhe 18,05 mm
Anzahl der elektrischen Anschlüsse 3
Anzahl der Etagen 1
Rastermaß der Anschlüsse 5 mm
Bemessungsstrom In 24 A
Bemessungsspannung 400 V
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig 0,14 - 2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25 - 2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,14 - 2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0,14 - 0,75 mm²
Anschlussart Leiterplatte Lötanschluss
Werkstoff der Anschlussoberfläche Zinn
Länge des Pins 3,50 mm
Werkstoff des Isolierkörpers sonstige
Gehäusefarbe grün
Brennbarkeitsklasse des Isolierstoffs nach UL94 V0
Betriebstemperatur -40 - 105 °C
Art der Leiterplattenbefestigung Anschlusskontakt
Befestigungsart löten
Art der Banderolierung Karton (für SMD)

Gefahrstoffe

RoHS anwendbar Nein

Import/Export

Statistische Warennummer Verbindungs- und Kontaktelemente für Drähte und Kabel, für eine Spannung von 1000V oder weniger
85369010

Sonstiges

Fegime 2687364
Herstellerartikelnummer 1707218
Herstellerbezeichnung MKDSO2,5/3-R
