Abbildung ähnlich

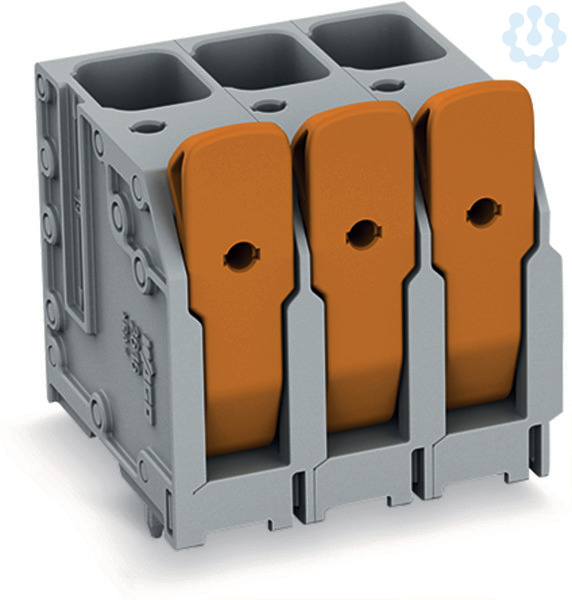

Leiterplattenklemme 16mm² Hebel grau
8396158
2616-3103/020-000
2616-3103/020-000
auf Anfrage
je 100 Stück
Hat Bestand
Verpackungseinheiten
| 40 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Leiterplattenklemme; Hebel; 16 mm²; Rastermaß 10 mm; 3-polig; Push-in CAGE CLAMP®; 16,00 mm²; grau
- Leiterplattenklemmen mit Push-in CAGE CLAMP®_Anschluss und Hebeln
- Direktes Stecken von eindrähtigen Leitern und feindrähtigen Leitern mit Aderendhülsen
- Intuitive und werkzeuglose Betätigung
- Mehrere Klemmstellen lassen sich gleichzeitig geöffnet halten – besonders komfortabel beim Anschluss mehradriger Leitungen.
- Prüfmöglichkeiten 0° und 90° zur Leiteranschlussrichtung
Merkmale
| Marke | Wago |
| Hersteller Type | 2616-3103/020-000 |
| EAN | 4055143692816 |
| Artikelklasse | Leiterplattenklemme |
| UNSPSC V24 | 39121407 |
| eClass 10.1 | 27440401 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75...16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75...16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.75...25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75...16 mm² |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 3 |
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Bemessungsspannung | 1000 V |
| Bemessungsstoßspannung | 8 kV |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | -60...105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Gehäusefarbe | grau |
| Höhe | 34.2 mm |
| Länge des Pins | 4 mm |
| Rastermaß der Anschlüsse | 10 mm |
| Verschmutzungsgrad | 2 |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 90° (vertikal nach oben) |
| Überspannungskategorie | III |
| Zolltarifnummer | 85369010 |
| RoHS-konform | NOT_CONFORM |
