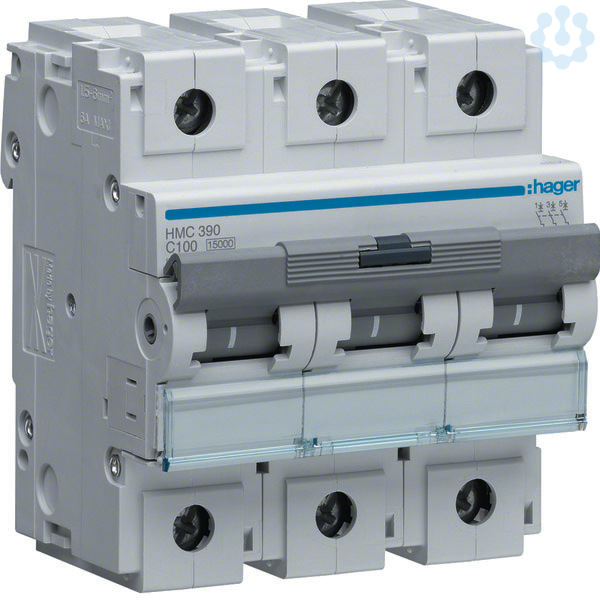

Leitungsschutzschalter C100A 15kA 3-polig 230/400V C-Charakter.
2858679
HMC390
HMC390
auf Anfrage
je 1 Stück
Bestellware
Verpackungseinheiten
| 1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 Module.Leitungsschutzschalter nach IEC 60898-1, DIN EN 60898-1 (VDE 0641-11), IEC 60947-2, DIN EN 60947-2 (VDE 0660-101), mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Merkmale
| Marke | Hager |
| Hersteller Type | HMC390 |
| EAN | 3250613230203 |
| Artikelklasse | Leitungsschutzschalter |
| Anzahl der abgesicherten Pole | 3 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 15 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 kA |
| Bemessungsspannung | 415 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Bemessungsstrom | 100 A |
| Breite in Teilungseinheiten | 4.5 |
| Frequenz | 50...60 Hz |
| Mitschaltender Neutralleiter | Nein |
| Polzahl (gesamt) | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1...70 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1...50 mm² |
| Einbautiefe | 70 mm |
| Energiebegrenzungsklasse | 3 |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -25...70 °C |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | 3 |
| eClass 10.1 | 27141901 |
| UNSPSC V24 | 39121603 |
| Explosionsgeschützt | Nein |
| Unterputzmontage | Ja |
| Verlustleistung | 21.66 W |
| Zolltarifnummer | 85362090 |
| RoHS-konform | CONFORM |
