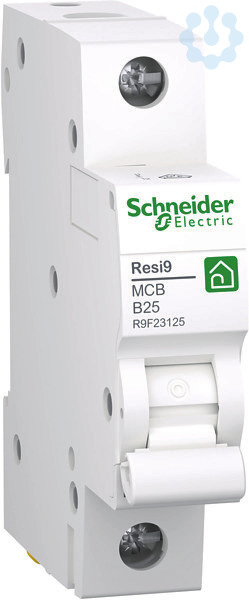

Artikelbild
Abbildung ähnlich
Schneider Electric

Leitungsschutzschalter Resi9 1P, 25A, B Charakteristik, 6kA

7137920 R9F23125 R9F23125
auf Anfrage
je 1 Stück
Hat Bestand

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Leitungsschutzschalter Resi9 . 1 polig, 25A, Charakteristik B. Ausschaltvermögen von 6kA nach IEC/EN 60898-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50/60 Hz. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.

Merkmale

Unterputzmontage Nein
Explosionsgeschützt Nein
Auslösecharakteristik B
Polzahl (gesamt) 1
Anzahl der abgesicherten Pole 1
Bemessungsstrom 25 A
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 440 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6,00 kA
Spannungsart AC
Frequenz 50 - 60 Hz
Energiebegrenzungsklasse 3
Mitschaltender Neutralleiter Nein
Überspannungskategorie 3
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich Nein
Breite in Teilungseinheiten 1
Einbautiefe 44 mm
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 60 °C
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 16 mm²
Anschließbarer Leiterquerschnitt eindrähtig 1 - 25 mm²
Verlustleistung 2,70 W

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Leistungsschalter für eine Spannung von 1000V oder weniger und für eine Stromstärke von 63A oder weniger
85362010

Sonstiges

Fegime 7137920
Herstellerbezeichnung R9F23125
