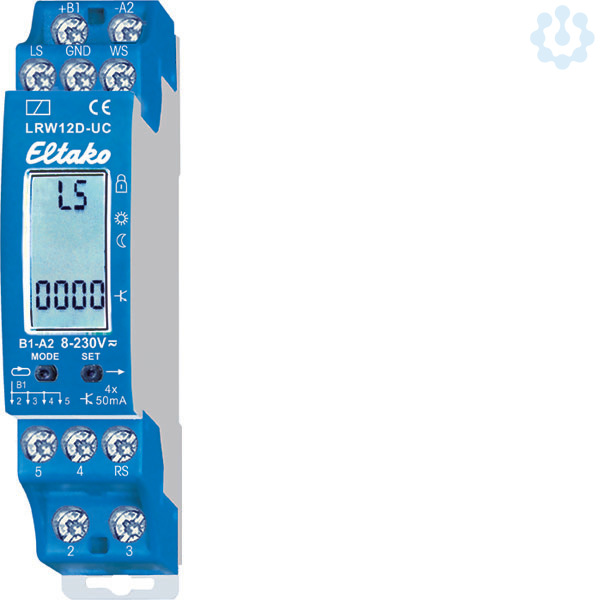

Licht-Regen-Wind-Sensorrelais 4xOptoMOS 50mA/8-230V 1TE
3563747
LRW12D-UC
22400501
auf Anfrage
je
1 Stück
Wird für Sie bestellt
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
Licht-Dämmerungs-Regen-Wind-Sensorrelais, 4 OptoMOS-Halbleiterausgänge 50mA/12..230V UC. Stand-by-Verlust nur 0,05-0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Versorgungsspannung 12..230V UC. Das Sensorrelais LRW12D wertet die Signale des Lichtsensors LS, des Regensensors RS und des Windsensors WS aus und erteilt je nach Einstellung über das Display auf der Frontseite entsprechende Steuerbefehle an die nachgeschalteten Aktoren EGS12Z-UC oder EGS12Z2-UC. Die OptoMOS-Halbleiterausgänge schalten die an der Universalspannungs-Eingangsklemme +B1 anliegende Spannung. An ein Sensorrelais LRW12D können je ein Lichtsensor LS, ein Regensensor RS und ein Windsensor WS angeschlossen werden. Von jedem Sensor jedoch nur einer. Wird einer oder zwei der drei möglichen Sensoren nicht angeschlossen, muss im Funktionsmenü für den betreffenden Sensor OFF gewählt werden. An einen Windsensor WS können jedoch mehrere LRW12D zur Ansteuerung unterschiedlicher Windgeschwindigkeiten angeschlossen werden. Die LRW12D müssen dann am selben Potenzial +B1/-A2 angeschlossen werden. Sobald die Versorgungsspannung an B1/A2 anliegt, kann das LRW12D gemäß Bedienungsanleitung eingestellt werden.
Merkmale
Marke | Eltako |
Hersteller Type | LRW12D-UC |
Herstellerartikelnummer | 22400501 |
EAN | 4010312206553 |
Fegime | 3563747 |
Artikelklasse | Zentrales Steuersystem für Gebäude |
Anwesenheitssimulation | Ja |
Anzahl der Kanäle | 3 |
Astroprogramm | Nein |
Bemessungsspannung | 8...230 V |
Bemessungsstrom | 0.05 A |
Breite in Teilungseinheiten | 1 |
Dämmerungssensor | 1000...60000 lx |
Funktion | Sensormodul |
Gruppenschalter | Nein |
Helligkeitssensor | 1000...60000 lx |
Max. Schaltstrom (cos phi = 0,6) | 0.05 A |
Montageart | DIN-Schiene |
Panikfunktion | Nein |
Regensensor | Nein |
Rollladen-/Sonnenschutzsteuerung, Anzahl der Kanäle | 3 |
Schutzart (IP) | IP20 |
Steuerspannung 1 | 12...230 V |
Steuerspannungsart 1 | AC/DC |
Windsensor | 4...16 m/s |
Wochenprogramm | Nein |
Zentralfunktion AUS | Nein |
Breite | 36 mm |
Höhe | 62 mm |
Anzahl der Dimmfunktionen | 0 |
Anzahl der Universal-Dimmkanäle | 0 |
Tiefe | 58 mm |
Treppenlicht und Vorwarnung | Nein |
Stromstoßfunktion, Anzahl der Kanäle | 0 |
UNSPSC V24 | 39122303 |
eClass 10.1 | 27371601 |
Leistungsaufnahme | 0.5 VA |
Zolltarifnummer | 85365080 |
RoHS-konform | CONFORM |
