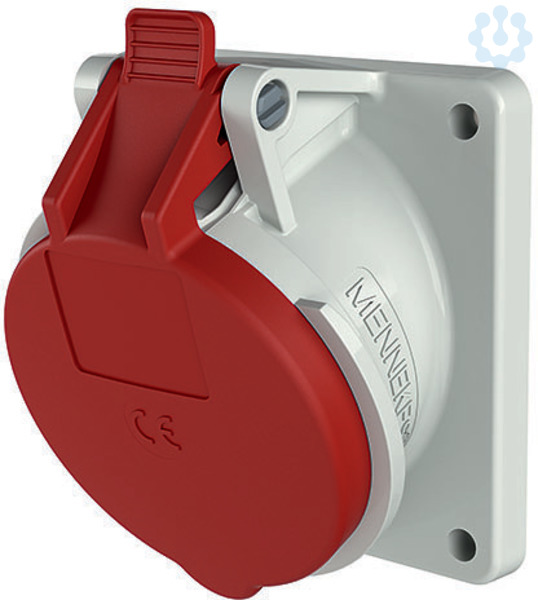

MENNEKES 3155 Anbaudose TwinCONTACT, 32 A, 4-polig, 400 V, IP44
Die MENNEKES Anbaudose 3155 mit
TwinCONTACT ist eine 4-polige CEE-Anbaudose für
industrielle Elektroinstallationen, Maschinen, Anlagen und
Energieverteilungen. Die Ausführung ist für einen Nennstrom von
32 A, eine Bemessungsspannung von 400 V
sowie die Uhrzeitstellung 6 h ausgelegt.
Die schräg ausgeführte Anbaudose verfügt über eine Neigung von 20° und
ermöglicht dadurch eine praxisgerechte Leitungs- und Steckerausrichtung
bei der Montage in Gehäusen, Maschinenverkleidungen und Schaltanlagen.
Die Schutzart IP44 bietet Schutz gegen feste Fremdkörper
sowie gegen allseitiges Spritzwasser.
Die integrierte TwinCONTACT-Anschlusstechnik arbeitet mit schraubenlosen
Federklemmen. Dadurch ist eine zügige und übersichtliche Verdrahtung der
CEE-Anbaudose möglich. Das einheitliche Flanschmaß erleichtert die
mechanische Integration in geeignete Einbau- und Montageflächen.
Technische Eigenschaften
- CEE-Anbaudose nach IEC 60309-2
- Ausführung mit MENNEKES TwinCONTACT
- 4-polig: 3P + PE
- Nennstrom: 32 A
- Bemessungsspannung: 400 V
- Bemessungsfrequenz: 50–60 Hz
- Uhrzeitstellung: 6 h
- Kennfarbe: Rot
- Schutzart: IP44
- Schraubenlose Federklemmtechnik
- Schrägausführung mit 20° Neigung
- Für den Einbau in Maschinen, Anlagen und Gehäuse
Elektrische Daten
| Steckvorrichtung |
CEE-Anbaudose |
| Polzahl |
4-polig |
| Kontaktbelegung |
3P + PE |
| Nennstrom |
32 A |
| Bemessungsspannung |
400 V AC |
| Bemessungsfrequenz |
50–60 Hz |
| Uhrzeitstellung |
6 h |
| Kennfarbe |
Rot |
| Schutzart |
IP44 |
Anschluss- und Montagedaten
| Anschlusstechnik |
Schraubenlose Federklemme |
| Kontaktmaterial |
CuSnO |
| Oberflächenbehandlung der Kontakte |
Unbehandelt |
| Bauform |
Schräg |
| Neigung |
20° |
| Flanschmaß |
85 × 85 mm |
| Bohrlochabstand |
70 × 70 mm |
| Werkstoff |
Kunststoff |
Anwendungsbereiche
Die MENNEKES TwinCONTACT Anbaudose 3155 eignet sich für die Installation in
Maschinen, Schaltschränken, Steuerungsanlagen, Energieverteilungen,
industriellen Gehäusen und weiteren elektrischen Betriebsmitteln. Sie
ermöglicht die feste Integration eines genormten CEE-Anschlusspunkts in
eine Montagefläche.
Die Anbaudose kann insbesondere bei industriellen Anwendungen eingesetzt
werden, bei denen eine kompakte Einbaulösung mit schräger Steckrichtung
und schneller Verdrahtung erforderlich ist. Die Schutzart IP44 ist bei der
Planung entsprechend den Umgebungsbedingungen der jeweiligen Anlage zu
berücksichtigen.
Montagehinweis
Die Anbaudose ist für den Einbau in eine geeignete Montagefläche
vorgesehen. Vor der Montage sind Flanschmaß, Bohrlochabstand,
Leiterquerschnitt, Schutzart und die elektrische Kompatibilität mit der
vorgesehenen Anlage zu prüfen. Der Anschluss und die Inbetriebnahme
dürfen ausschließlich durch eine qualifizierte Elektrofachkraft unter
Beachtung der geltenden Normen und Sicherheitsvorschriften erfolgen.
Artikelinformationen
| Hersteller |
MENNEKES |
| Herstellernummer |
3155 |
| EAN |
4015394221593 |
| Produktbezeichnung |
Anbaudose TwinCONTACT, 32 A, 4-polig, 400 V, IP44 |
| Anschlusstechnik |
TwinCONTACT, schraubenlose Federklemme |
