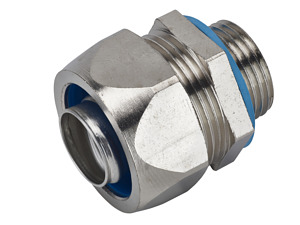

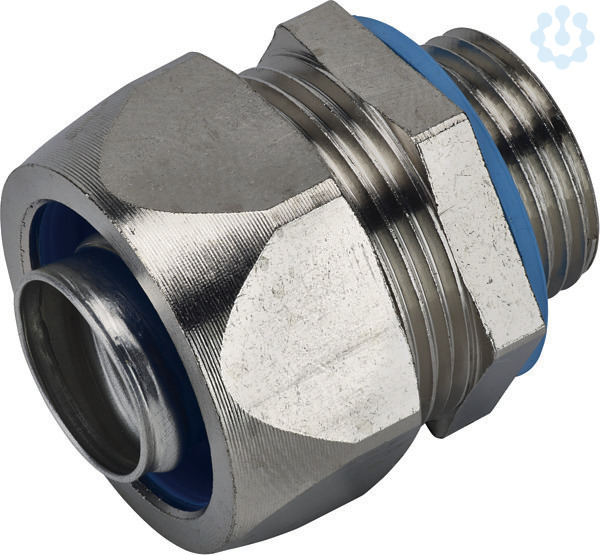

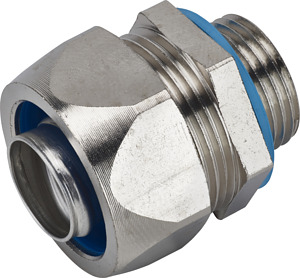

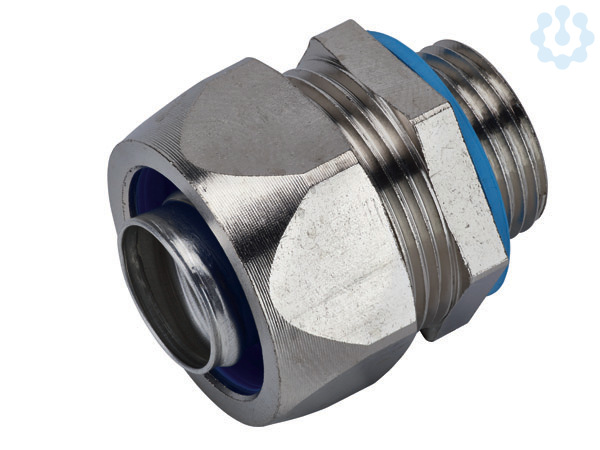

Abbildung ähnlich
Metall-Anschlussverschraubung
9829143
MS-221-50045.5
4961150045
auf Anfrage
je 100 Stück
Hat Bestand
Verpackungseinheiten
| 5 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
MS-2-M ist eine FIPMETAL Anschlussverschraubung gerade aus vernickeltem Messing und metrischem Außengewinde sowie Innentülle. Die Verschraubung besitzt Schutzart IP67. Verwendet wird diese FIPMETAL Anschlussverschraubung für die Metall-Schutzschläuche GAAR mit weißem Dichtring, DMA-PVC mit gelbem Dichtring und DMC-PVC mit blauem Dichtring. Temperaturbeständigkeit von -45 bis +120°C
DIN EN 61386-23 (VDE 0605-23)
Schutzart IP67 nach DIN EN 60529
Merkmale
| Gewindegänge pro Zoll | 16,93 |
| Nenndurchmesser | 20,50 mm |
| Nenngröße in Zoll | sonstige |
| Schutzart (IP) schlauchabhängig | 67 |
| Ausführung | gerade |
| Drehbares Gewinde | Nein |
| Bauform | Außengewinde |
| Verbindungsart zum Gehäuse | Gewinde |
| Gewindeart | metrisch |
| Gewindeanschlussgröße | M25 x 1,5 |
| Einteilig | Nein |
| Werkstoff des Gehäuses | Messing |
| Oberflächenschutz | vernickelt |
| Kleinster Innendurchmesser des Schlauches | 20,50 mm |
| Max. Außendurchmesser des Schlauches | 27,00 mm |
| Gewindelänge | 9 mm |
| Gesamtlänge | 36,5 mm |
| Gesamthöhe | 35 mm |
| Zulässig in Kombination mit Schutzschlauch nach DIN EN 61386-23 | Nein |
| Zul. in Kombination mit Schutzschlauch CSA | Nein |
| Zul. in Kombination mit Schutzschlauch UL | Nein |
| Zul. in Kombination mit Schutzschlauch FI | Nein |
| Einsatztemperatur | -45 - 120 °C |
| Anzahl der Einführungen | 1 |
| Mit Erdungsanschluss | Nein |
Gefahrstoffe
| RoHS anwendbar | Ja |
Import/Export
| Statistische Warennummer |
Rohrformstücke, Rohrverschlussstücke und Rohrverbindungsstücke (z.B. Bogen, Muffen), aus Kupferlegierungen
74122000 |
Sonstiges
| Fegime | 9829143 |
| Herstellerartikelnummer | 4961150045 |
| Herstellerbezeichnung | MS-221-50045.5 |
Angaben zur Marke
Fränkische
