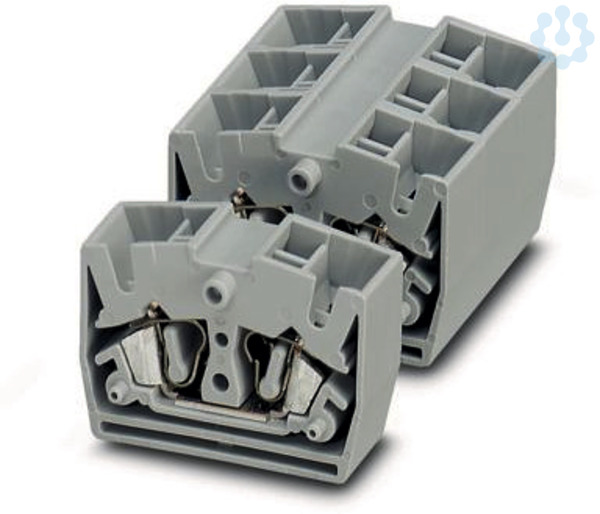

Artikelbild
Abbildung ähnlich
Phoenix Contact

Minidurchgangsklemme

3115333 MSDB2,5-M 3244258
auf Anfrage
je 100 Stück
Bestellware

Verpackungseinheiten

50 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 50 Stück
Bestellschritt 50 Stück

Beschreibung

Minidurchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anzahl der Anschlüsse: 4, Anschlussart: Zugfederanschluss, Bemessungsquerschnitt: 2,5 mm², 1. Etage, Querschnitt: 0,08 mm² - 4 mm², Montageart: Direktmontage mit Flansch, Farbe: grau

Merkmale

Breite 10,4 mm
Höhe 32 mm
Tiefe 22 mm
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,08 - 2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,14 mm²
Anschließbarer Leiterquerschnitt eindrähtig 0,08 - 4 mm²
Bemessungsstrom In 24 A
Bemessungsspannung 800 V
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Anzahl der Klemmstellen je Etage 2,00
Werkstoff des Isolierkörpers sonstige
Betriebstemperatur -60 - 110 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94 V0
Abschlussplatte erforderlich Ja
Farbe grau
Etagen intern gebrückt Ja
Geeignet für Leiterwerkstoff Aluminium/Kupfer

Gefahrstoffe

RoHS anwendbar Nein

Import/Export

Statistische Warennummer Verbindungs- und Kontaktelemente für Drähte und Kabel, für eine Spannung von 1000V oder weniger
85369010

Sonstiges

Fegime 3115333
Herstellerartikelnummer 3244258
Herstellerbezeichnung MSDB2,5-M
