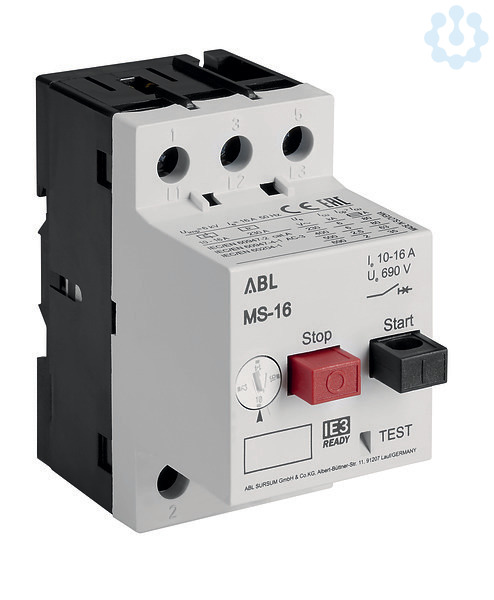

Abbildung ähnlich
Motorschutzschalter, Typ MS, IE3 ko nform, 0,16-0,25A
1714266
MS-025
MS-025
auf Anfrage
je 1 Stück
Wird nicht mehr hergestellt
Verpackungseinheiten
| 1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Der Motorschutzschalter Typ MS mit Überlast- und Kurzschlussauslöser, Temperaturkompensation, sowie Phasenausfallempfindlichkeit verfügt über eine VDE-Zulassung nach DIN VDE 0660 Teil 102, IEC 60947-4-1. Weitere Zulassungen: UL und Gost (neu EAC). Der Motorschutzschalter ist IE3-konform und somit für den sicheren Betrieb von IE3-Motoren geeignet. Durch seine kompakte Bauweise lässt er sich sehr komfortabel verdrahten. ABL bietet für den Motorschutzschalter ein komplettes Programm an Anbaugeräten und Zubehör an. Eine Sammelschienenverdrahtung ist zulässig. Anschließbare Leiterquerschnitte von 1,0mm² bis 4,0mm².
Merkmale
| Überlastauslöser Stromeinstellung | 0,16 - 0,25 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 3,00 A |
| Mit thermischem Überlastschutz | Nein |
| Phasenausfallempfindlich | Ja |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 0,25 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,000 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0,06 kW |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drucktaster |
| Gerätebauart | Komplettgerät im Gehäuse |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 kA |
| Schutzart (IP) | IP20 |
| Höhe | 80 mm |
| Breite | 45 mm |
| Tiefe | 77 mm |
Gefahrstoffe
| RoHS anwendbar | Ja |
Import/Export
| Statistische Warennummer |
Leistungsschalter für eine Spannung von 1000V oder weniger und für eine Stromstärke von 63A oder weniger
85362010 |
Sonstiges
| Fegime | 1714266 |
| Herstellerbezeichnung | MS-025 |
Angaben zur Marke
ABL
