NIES Kabeldose C016-20D003-100-10, 3+PE, gerade, Schraubanschluss, IP67
Verpackungseinheiten
| 1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
NIES Kabeldose C016-20D003-100-10, 3+PE, gerade, Schraubanschluss, IP67

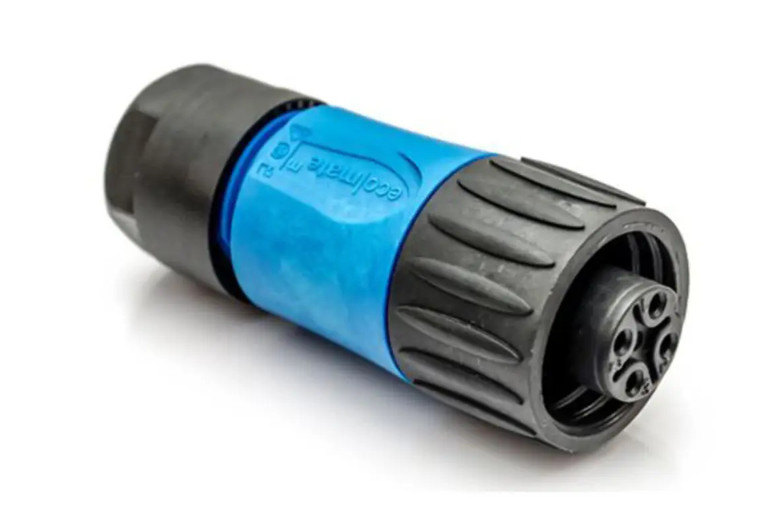

Die Kabeldose C016-20D003-100-10 von NIES Electronic GmbH ist ein gerader, weiblicher Rundsteckverbinder der Serie eco|mate C16-M für industrielle Anwendungen. Die Ausführung verfügt über drei Arbeitskontakte und einen Schutzleiterkontakt (3+PE), Schraubanschlüsse sowie ein robustes Kunststoffgehäuse in Blau.
Der Kabelsteckverbinder ist für konfektionierbare Leitungen mit einem Kabeldurchmesser von 6 bis 12,5 mm ausgelegt. Die Verriegelung erfolgt über einen Schraubring. Im gesteckten Zustand erreicht die Verbindung die Schutzart IP67 und ist damit gegen das Eindringen von Staub sowie gegen zeitweiliges Untertauchen geschützt.
Technische Eigenschaften
- Gerade Kabeldose für industrielle Rundsteckverbindungen
- Steckverbinder-Geschlecht: Buchse, weiblich
- Kontaktbelegung: 3 Arbeitskontakte + PE
- Anschlussart: Schraubanschluss
- Verriegelung: Schraubring
- Kontaktoberfläche: Silber
- Gehäusefarbe: Blau
- Gehäusebauform: Gerade
- Geeignet für Kabeldurchmesser von 6 bis 12,5 mm
- Schutzart im gesteckten Zustand: IP67
- Schirmung: Nein
- Ausführung ohne integrierte Zugentlastung
Elektrische Kennwerte
| Bemessungsspannung | 400 V |
|---|---|
| Bemessungsstrom bei 40 °C | 23 A |
| Polzahl ohne PE | 3 |
| Anzahl PE-Kontakte | 1 |
| Anschlussquerschnitt | 0,75 bis 2,5 mm² |
| IP-Schutzart, gesteckt | IP67 |
Weitere technische Daten
| Temperaturbereich | -40 °C bis +100 °C |
|---|---|
| Kabeldurchmesser | 6 bis 12,5 mm |
| Schirmung | Nein |
| Geeignete Anwendung | Industrielle Signal- und Leistungsübertragung |
Artikelinformationen
| Hersteller | NIES Electronic GmbH |
|---|---|
| Herstellernummer | C016-20D003-100-10 |
| EAN | Nicht angegeben |
| Produktart | Kabeldose / Rundsteckverbinder |
| Serie | eco|mate C16-M |
Die Kabeldose eignet sich für den Einsatz in industriellen Anlagen, im Maschinen- und Anlagenbau, in der Automatisierungstechnik sowie für elektrische Verbindungen in rauen Umgebungsbedingungen. Der Schraubanschluss ermöglicht eine fachgerechte Konfektionierung vor Ort. Für die Auswahl des passenden Gegenstücks ist die Kontaktbelegung mit 3+PE sowie die Ausführung der Verriegelung zu berücksichtigen.
Bei der Konfektionierung von Litzen mit Schraubkontakten empfiehlt sich die Verwendung geeigneter Aderendhülsen. Die maximal zulässigen elektrischen Kennwerte und die IP67-Schutzart gelten unter den vom Hersteller vorgesehenen Montage- und Betriebsbedingungen. Die Kabeldose ist ausschließlich mit einem kompatiblen Gegenstück bestimmungsgemäß einzusetzen.
Gefahrstoffe
| RoHS anwendbar | Ja |
Import/Export
| Statistische Warennummer |
Steckvorrichtungen für eine Spannung von 1000V oder weniger (ausg. für Koaxialkabel und für gedruckte Schaltungen)
85366990 |
Sonstiges
| Fegime | 5084522 |
| Herstellerbezeichnung | C016-20D003-100-10 |
