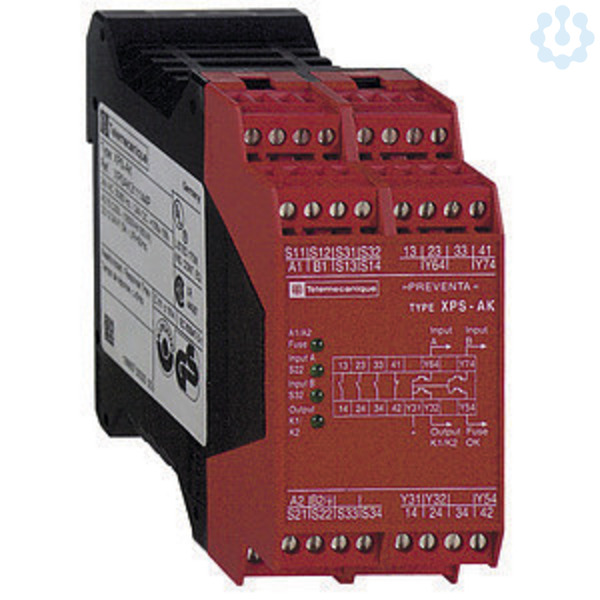

NOT-AUS-Relais 230VAC/24VDC Steckklemme
3778455
XPSAK371144P
XPSAK371144P
auf Anfrage
je
1 Stück
Wird für Sie bestellt
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
Preventa. Dieses Sicherheitsrelais dient zur Überwachung von Not-Aus/Halt, Sicherheits-Positionsschaltern, kurzchlussbildende Trittmatten, Schaltleisten und berührungslos wirkenden Schutzeinrichtungen (BWS), die mit OSSD-Ausgängen arbeiten. Ein Eingang für den Rückführkreis und eine Starttaste mit oder ohne Überwachung ist vorhanden. Das Gerät erfüllt die Anforderungen des Sicherheitsniveaus bis PL e in Kategorie 4 und SIL 3. Typische Anwendungen STO oder Stopp-Kategorie 0. Für Sicherheitsstromkreise stehen drei Relaisschliesserkontakt zur Verfügung und zur Meldung 1 Relaisöffner sowie 4 Transistorausgänge. Vier LEDs zeigen den Zustand an. Die Montage erfolgt auf der Hutschiene. Die Versorgungsspannung beträgt 24 VDC und 230 VAC. Der Leitungsanschluss erfolgt über abziehbare Schraubklemmen.
Merkmale
Marke | Schneider Electric |
Hersteller Type | XPSAK371144P |
Herstellerartikelnummer | XPSAK371144P |
EAN | 3389110291759 |
Fegime | 3778455 |
Artikelklasse | Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen |
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter | 4 |
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter | 1 |
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter | 3 |
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter | 0 |
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet | 0 |
Ausführung | Grundgerät |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Auswertung der Eingänge | einkanalig oder ein- und zweikanalig |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230...230 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230...230 V |
Bemessungssteuerspeisespannung Us bei DC | 24...24 V |
Breite | 45 mm |
Geeignet zur Überwachung von Magnetschaltern | Nein |
Geeignet zur Überwachung von NOT-AUS-Kreisen | Ja |
Geeignet zur Überwachung von Näherungsschaltern | Ja |
Geeignet zur Überwachung von Positionsschaltern | Ja |
Geeignet zur Überwachung von Ventilen | Nein |
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | Ja |
Geeignet zur Überwachung von taktilen Sensoren | Nein |
Höhe | 99 mm |
Kategorie nach EN 954-1 | ohne |
Mit Mutingfunktion | Nein |
Mit Rückführkreis | Ja |
Mit Starteingang | Ja |
Mit TÜV-Zulassung | Ja |
Mit Zulassung für BG BIA | Nein |
Mit Zulassung nach UL | Ja |
Mit abnehmbaren Klemmen | Ja |
Performance Level nach EN ISO 13849-1 | Level e |
Spannungsart zur Betätigung | AC/DC |
Stoppkategorie nach IEC 60204 | 0 + 1 |
Tiefe | 114 mm |
Tragschienenmontage möglich | Ja |
SIL nach IEC 61508 | 3 |
Sicherheitstyp nach IEC 61496-1 | 1 |
UNSPSC V24 | 39122205 |
eClass 10.1 | 27371819 |
Zolltarifnummer | 85364900 |
RoHS-konform | CONFORM |
