Netzwerkkabel CAT7 Simplex orange – ESM, S/FTP AWG23/1 LSOH, 1200 MHz
Verpackungseinheiten
| 500 Meter | Menge übernehmen |
Funktionen
Verkaufsdaten
| zzgl. Kupferzuschlag | 41,70 EUR je 100 Meter |
| Mindestbestellmenge | 500 Meter |
| Bestellschritt | 500 Meter |
Beschreibung
Netzwerkkabel CAT7 Simplex orange – ESM, S/FTP AWG23/1 LSOH, 1200 MHz
Das ESM Netzwerkkabel CAT7 Simplex ist ein doppelt geschirmtes Verlegekabel (S/FTP) für die strukturierte Gebäudeverkabelung. Es dient der Übertragung analoger und digitaler Signale bei der Verlegung im Primär-, Sekundär- und Tertiärbereich bis zu einem Frequenzbereich von 1.200 MHz. Das Kabel kann in allen link-gemessenen Netzen sowie überall dort eingesetzt werden, wo der Standard CAT7 gefordert wird. Der Außenmantel besteht aus halogenfreiem LSOH3-Material.
Herstellernummer: 100351Z · EAN: auf Anfrage · Hersteller: ESM
Aufbau und Schirmung

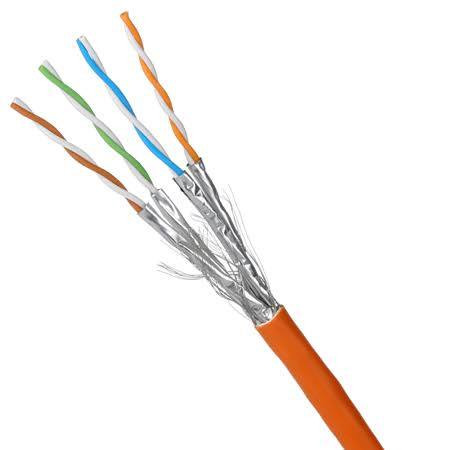

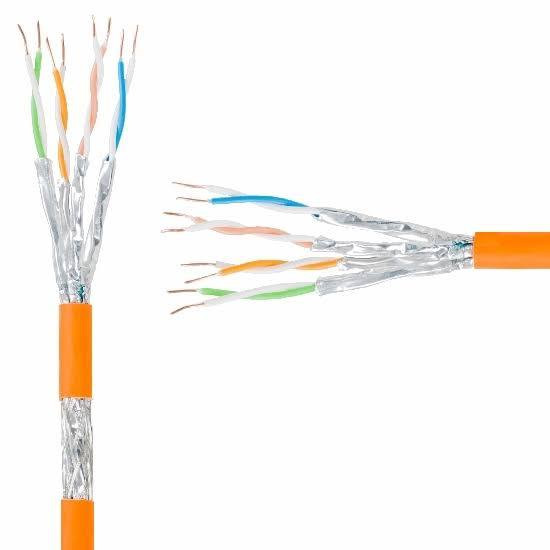

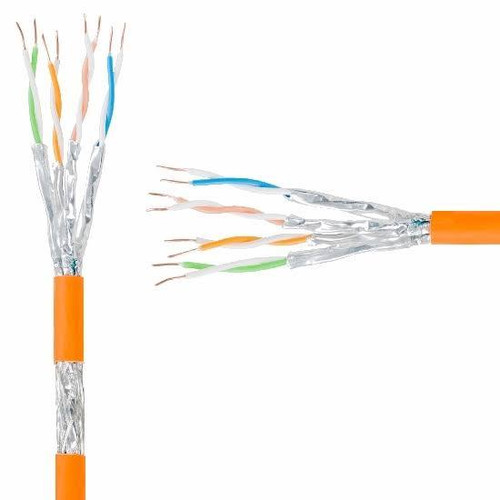

Der Aufbau 4 x 2 x AWG23/1 mit massivem Kupferleiter kombiniert eine paarweise Aluminium-Polyester-Folienschirmung (PiMF) mit einem verzinnten Kupfer-Geflechtgesamtschirm (S/FTP). Diese doppelte Schirmung minimiert Nebensprechen und externe elektromagnetische Störeinflüsse und gewährleistet stabile Übertragungswerte bis 1.200 MHz. Der halogenfreie LSOH-Mantel entwickelt im Brandfall geringe Rauchgasmengen und ist flammwidrig ausgeführt.
Technische Daten
| Typ | Netzwerk-Verlegekabel, Simplex |
| Kategorie | CAT7 |
| Herstellernummer | 100351Z |
| Hersteller | ESM |
| Aufbau | S/FTP, 4 x 2 x AWG23/1 |
| Leiter | Massivleiter Cu, blank, AWG23/1 |
| Paarschirmung | Aluminium-Polyester-Folie (PiMF) |
| Gesamtschirmung | Kupfergeflecht, verzinnt |
| Übertragungsfrequenz | bis 1.200 MHz |
| Außenmantel | LSOH3, halogenfrei, flammwidrig |
| Mantelfarbe | orange (RAL 2003) |
| Kennzeichnung | mit Meteraufdruck |
| Ausführung | Simplex |
Merkmale
- S/FTP-Aufbau mit paarweiser Folien- und Gesamtgeflechtschirmung – hohe Störfestigkeit, geringes Nebensprechen
- Übertragung bis 1.200 MHz, ausgelegt für hohe Datenraten (10-Gigabit-fähig)
- Massivleiter AWG23/1 – für feste Verlegung in der Gebäudeinstallation
- Halogenfreier LSOH3-Außenmantel – reduzierte Rauchgasentwicklung, flammwidrig
- Einsetzbar in allen link-gemessenen Netzen und überall, wo CAT7 gefordert ist
- Meteraufdruck für einfache Längenkontrolle bei der Verlegung
- Farbcodierung orange (RAL 2003) zur eindeutigen Trassenkennzeichnung
Einsatzbereiche
- Strukturierte Gebäudeverkabelung im Primär-, Sekundär- und Tertiärbereich
- Backbone- und Etagenverkabelung
- Anbindung von Netzwerkdosen und Patchpanels
- Sprach-, Daten- und Videoinstallationen in Gewerbe, Industrie und Rechenzentrum
Verarbeitungshinweise
Zulässige Biegeradien und Zugbelastung gemäß Herstellervorgaben beachten. Konfektionierung, Auflegung und Verlegung sind durch qualifiziertes Fachpersonal auszuführen.
