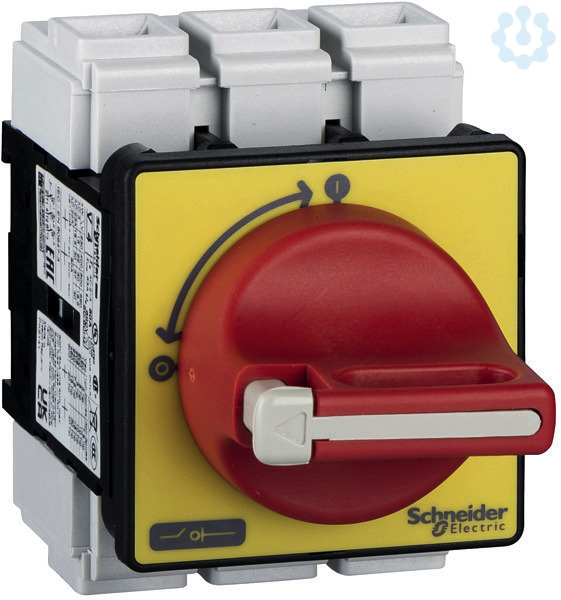

Artikelbild
Abbildung ähnlich
Schneider Electric

Not-Aus/Hauptschalter, 4-Loch bef., 3p, 690V, 80A, Griff rot abschließbar

3776505 VCF4 VCF4
106,50 EUR (exkl. MwSt.)
126,74 EUR (inkl. MwSt.)
je 1 Stück
keine Verfügbarkeit

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

zzgl. Silber 6,55 EUR je 1 Stück
Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Not-Aus/Hauptschalter, 3P, 690V, 63A, Im Gehäuse. Baugroesse_A 80 A, Befestigung 4 Schrauben, Frontschild 60 x 60 mm. Komplettgerät, 3-polig, IP 65, mit Drehantrieb. Für Befestigung in der Schaltschranktür. Roter Griff, abschließbar mit 3 Vorhängeschlössern DM 4 mm bis DM 8 mm (Lieferung Ohne Vorhängeschlösser). Schalterstellung O I, Frontschild gelb.

Merkmale

Ausführung als Hauptschalter Ja
Ausführung als Wartungs-/Reparaturschalter Nein
Ausführung als Sicherheitsschalter Nein
Ausführung als NOT-AUS-Einrichtung Ja
Ausführung als Wendeschalter Nein
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 V
Bemessungsdauerstrom Iu 80 A
Bemessungsdauerstrom bei AC-23, 400 V 57,00 A
Bemessungsdauerstrom bei AC-21, 400 V 80 A
Bemessungsbetriebsleistung bei AC-3, 400 V 22,00 kW
Bemessungskurzzeitstromfestigkeit Icw 0,96 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 30 kW
Schaltleistung bei 400 V 45,000 kW
Bedingter Bemessungskurzschlussstrom Iq 10 kA
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional Nein
Motorantrieb integriert Nein
Spannungsauslöser optional Nein
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung Nein
Geeignet für Frontbefestigung 4-Loch Ja
Geeignet für Frontbefestigung Zentral Nein
Geeignet für Verteilereinbau Ja
Geeignet für Zwischenbau Nein
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Drehknopf
Verriegelbar Ja
Anschlussart Hauptstromkreis Schraubanschluss
Schutzart (IP), frontseitig IP65
Mit vormontierter Verkabelung Nein
Breite 60 mm
Höhe 83 mm
Tiefe 114 mm

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Elektrische Schalter für eine Spannung von mehr als 60V bis weniger als 1000V, anderweit weder genannt noch inbegriffen
85365080

Sonstiges

Fegime 3776505
Herstellerartikelnummer VCF4
Herstellerbezeichnung VCF4
