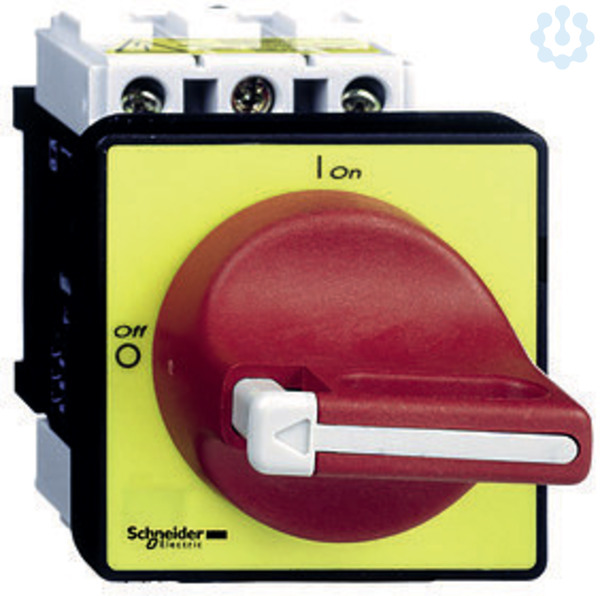

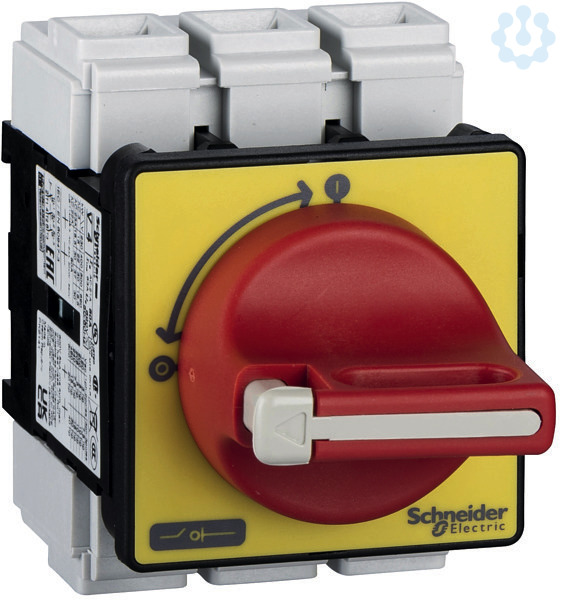

Artikelbild
Abbildung ähnlich
Schneider Electric

Not-Aus Hauptschalter 80A 3p 690V 4-Loch-Befestigung

3776505 VCF4 VCF4
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Not-Aus/Hauptschalter, 3P, 690V, 63A, Im Gehäuse. Baugroesse_A 80 A, Befestigung 4 Schrauben, Frontschild 60 x 60 mm. Komplettgerät, 3-polig, IP 65, mit Drehantrieb. Für Befestigung in der Schaltschranktür. Roter Griff, abschließbar mit 3 Vorhängeschlössern DM 4 mm bis DM 8 mm (Lieferung Ohne Vorhängeschlösser). Schalterstellung O I, Frontschild gelb.

Merkmale

Marke Schneider Electric
Hersteller Type VCF4
Herstellerartikelnummer VCF4
EAN 3389110166002
Artikelklasse Lasttrennschalter
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Anzahl der Hilfskontakte als Öffner 0
Ausführung als Hauptschalter Ja
Ausführung als NOT-AUS-Einrichtung Ja
Ausführung als Sicherheitsschalter Nein
Ausführung als Wartungs-/Reparaturschalter Nein
Ausführung als Wendeschalter Nein
Ausführung des Betätigungselements Drehknopf
Bedingter Bemessungskurzschlussstrom Iq 10 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 30 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
Bemessungsbetriebsspannung 690...690 V
Bemessungsdauerstrom Iu 80 A
Bemessungsdauerstrom bei AC-21, 400 V 80 A
Bemessungskurzzeitstromfestigkeit Icw 0.96 kA
Farbe des Betätigungselements rot
Geeignet für Bodenbefestigung Nein
Geeignet für Frontbefestigung 4-Loch Ja
Geeignet für Frontbefestigung Zentral Nein
Geeignet für Verteilereinbau Ja
Geeignet für Zwischenbau Nein
Gerätebauart Einbaugerät Festeinbautechnik
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Motorantrieb integriert Nein
Motorantrieb optional Nein
Polzahl 3
Schutzart (IP), frontseitig IP65
Spannungsauslöser optional Nein
Verriegelbar Ja
eClass 10.1 27371403
UNSPSC V24 39122233
Anzahl der Schalter 1
Bemessungsdauerstrom bei AC-23, 400 V 57 A
Breite 60 mm
Höhe 83 mm
Mit vormontierter Verkabelung Nein
Schaltleistung bei 400 V 45 kW
Tiefe 114 mm
Zolltarifnummer 85365080
RoHS-konform NOT_CONFORM
