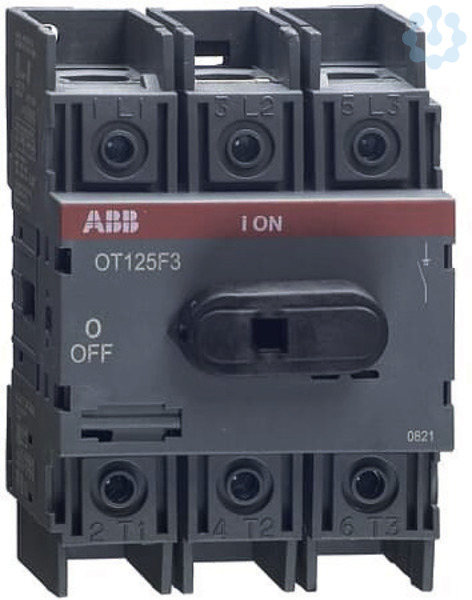

Artikelbild
Abbildung ähnlich
ABB

OT125F3 Lasttrennschalter 3-polig 125A m. schwarzem Knebelgriff

2824805 OT125F3 1SCA105033R1001
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität.

Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC.

Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz.

Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht.

Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.

Merkmale

Marke ABB
Hersteller Type OT125F3
Herstellerartikelnummer 1SCA105033R1001
EAN 6417019391632
Artikelklasse Lasttrennschalter
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schalter 1
Ausführung als Hauptschalter Ja
Ausführung als NOT-AUS-Einrichtung Nein
Ausführung als Sicherheitsschalter Nein
Ausführung als Wartungs-/Reparaturschalter Ja
Ausführung als Wendeschalter Nein
Bedingter Bemessungskurzschlussstrom Iq 50 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 45 kW
Bemessungsbetriebsspannung 750...750 V
Bemessungsdauerstrom Iu 125 A
Bemessungsdauerstrom bei AC-21, 400 V 125 A
Bemessungsdauerstrom bei AC-23, 400 V 90 A
Bemessungskurzzeitstromfestigkeit Icw 2.5 kA
Max. Bemessungsbetriebsspannung Ue bei AC 750 V
Polzahl 3
Schaltleistung bei 400 V 45 kW
Geeignet für Frontbefestigung 4-Loch Nein
Geeignet für Frontbefestigung Zentral Nein
Geeignet für Verteilereinbau Ja
Gerätebauart Komplettgerät im Gehäuse
Motorantrieb integriert Nein
Motorantrieb optional Nein
Spannungsauslöser optional Nein
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements sonstige
Schutzart (IP), frontseitig IP20
Schutzart (NEMA) sonstige
Verriegelbar Nein
eClass 10.1 27371405
UNSPSC V24 39121602
Breite 70 mm
Höhe 100 mm
Tiefe 74 mm
eClass 11.0 27371405
eClass 9.0 27371405
Zolltarifnummer 85365080
RoHS-konform CONFORM
