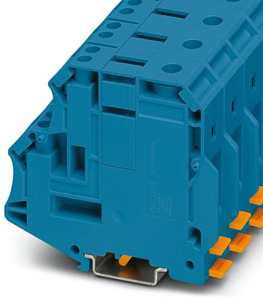

Abbildung ähnlich
Potenzialsammelklemme
5699378
UKH70/4X10BU
3213143
auf Anfrage
je 100 Stück
Bestellware
Verpackungseinheiten
| 10 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 10 Stück |
| Bestellschritt | 10 Stück |
Beschreibung
Potenzialsammelklemme, Nennspannung: 1500 V, Nennstrom: 192 A, Anzahl der Anschlüsse: 5, Polzahl: 1, Anschlussart: Schraubanschluss, Querschnitt: 16 mm² - 95 mm², Schraubanschluss, Querschnitt: 1,5 mm² - 16 mm², Montageart: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32, Farbe: blau
Merkmale
| Breite | 20,3 mm |
| Höhe | 88,5 mm |
| Tiefe | 79,4 mm |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 25 - 70 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 16 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 16 - 95 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 16 - 25 mm² |
| Bemessungsstrom In | 192 A |
| Bemessungsspannung | 1.500 V |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anzahl der Klemmstellen je Etage | 5,00 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | sonstige |
| Betriebstemperatur | -60 - 110 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Abschlussplatte erforderlich | Nein |
| Farbe | blau |
| Etagen intern gebrückt | Ja |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
Gefahrstoffe
| RoHS anwendbar | Nein |
Import/Export
| Statistische Warennummer |
Verbindungs- und Kontaktelemente für Drähte und Kabel, für eine Spannung von 1000V oder weniger
85369010 |
Sonstiges
| Fegime | 5699378 |
| Herstellerartikelnummer | 3213143 |
| Herstellerbezeichnung | UKH70/4X10BU |
Angaben zur Marke
Phoenix Contact
