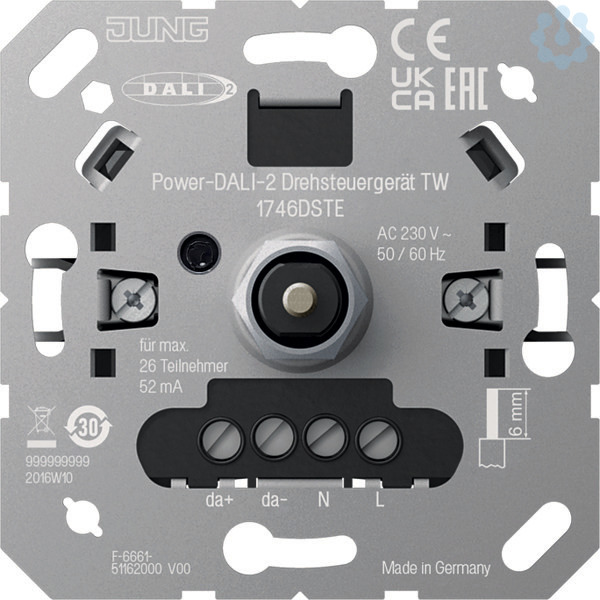

Power-DALI-2 Drehsteuergerät TW

Bestimmungsgemäßer Gebrauch

Helligkeitseinstellung für Leuchten mit DALI Schnittstelle

Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 für Tunable White gemäß IEC 62386-209

Dreh-Bedienstelle (Input device) für übergeordnete DALI-2 Steuerungen

Montage in Gerätedose mit Abmessungen nach DIN 49073

Produkteigenschaften ohne Programmierung

Zertifiziertes DALI-2 Steuergerät nach IEC 62386-101, 103, 301, 302

DALI-2 Application Controller mit integrierter Bus-Spannungsversorgung für bis zu 26 DALI Teilnehmer

Parallelschalten von bis zu 4 Power DALI-2 Drehsteuergeräten, mit der Möglichkeit bis zu 104 DALI Teilnehmer zu versorgen

Multimasterfähig: es können mehrere Steuergeräte als Application Controller in einem DALI System installiert werden

LED zur Gerätelokalisierung

DALI Spannungsversorgung kurzschlussfest

Speichern der Grundhelligkeit und einer Einschalthelligkeit

Speichern von Farbtemperatur-Grenzwerten

Weitere Produkteigenschaften durch Programmierung über DALI-2 Steuerbefehle

Geeignet als Dreh-Bedienstelle (Input device) zur Anbindung an zentrale DALI-2 Steuerungen

Unterstützt vier DALI-2 Instanzen zur Anpassung an zentrale Steuerung

Kann zur Steuerung einer DALI-2 Gruppe genutzt werden

Zyklisches Senden der Steuerbefehle an DALI Betriebsgeräte aktivierbar

Ersatzteil:

Befestigungsmutter Art.-Nr.: MU 173 DD

Nennspannung: AC 230 V ~

Netzfrequenz: 50/60 Hz

Leistungsaufnahme: max. 2 W

Umgebungstemperatur: −5 ... +45 °C

Nennspannung DALI: DC 16 V (typ.)

Zulässiger Busstrom: max. 250 mA

Garantierter Busstrom: 52 mA

Kurzschlussstrom: max. 61 mA

Farbtemperatureinstellung: 2.000 ... 10.000 K

Anzahl DALI Teilnehmer: max. 26

Anzahl aktiver Drehsteuergeräte: max. 4
