RS485-Bus-Funk-Drehstromzähler MID
4466555
DSZ14DRS-3X80A-MID
28365715
auf Anfrage
je
1 Stück
Wird für Sie bestellt
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung

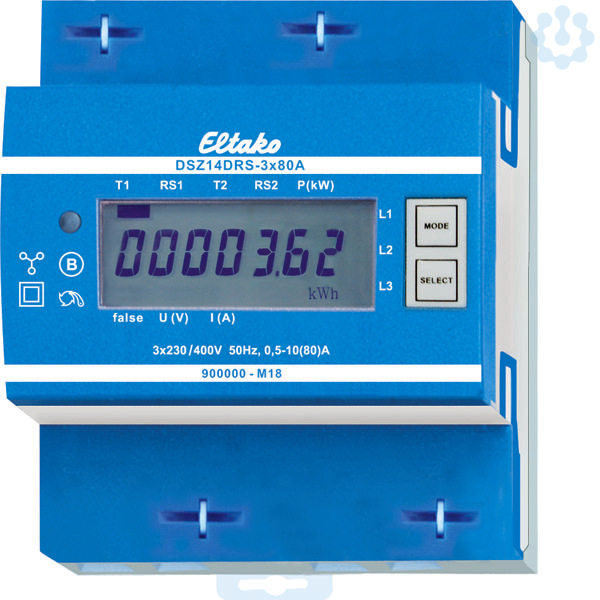

RS485-Bus-Drehstromzähler. Maximalstrom 3x80A, Stand-by-Verlust nur 0,8 Watt an L1 und je 0,5W an L2 und L3. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35 in Installationsschränken mit Schutzart IP51. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit RS485-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur 0,8 Watt bzw. 0,5W Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80 A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Die Anschlüsse L1 und N müssen vorhanden sein. Anschluss über ein FBA14 an den Eltako-RS485-Bus mit einer 2-adrigen geschirmten Busleitung (z.B. Telefonleitung). Der Zählerstand und die Momentanleistung werden dem Bus übergeben – z.B. zur Weitergabe an einen externen Rechner oder Controller – und auch über das FAM14 in das Funknetz gesendet. Dazu ist es erforderlich, dass von dem Funk-Antennenmodul FAM14 eine Geräteadresse vergeben wird, wie in der Bedienungsanleitung beschrieben. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einer 1000-mal je kWh blinkenden LED neben dem Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt. Zähler-Sonderbetriebsarten: In den Zähler-Betriebsarten des FAM14 liegt der Fokus auf der einstellbaren Übertragungsgeschwindigkeit von Stromzählerdaten für externe Gebäudeenergiemanager. Daten können über angeschlossene Gateways am FAM14 abgegriffen und weitergeleitet werden (FGW14, FGW14-USB, FGW14W(L)-IP). Für Zähler ab der Fertigungswoche 33/23 sind dafür weitere Einstellmöglichkeiten am FAM14 verfügbar.
Merkmale
Marke | Eltako |
Hersteller Type | DSZ14DRS-3X80A-MID |
Herstellerartikelnummer | 28365715 |
EAN | 4010312501733 |
Fegime | 4466555 |
Artikelklasse | Elektrizitätszähler |
Ausführung | Direktmessung |
Energieart | Wirkleistung |
Frequenz | 50...50 Hz |
Geeicht | Ja |
Geeignet für | Bezug |
Genauigkeitsklasse | B |
Maximalstrom (Imax) | 80 A |
Nennspannung (Un) L-L | 400...400 V |
Nennspannung (Un) N-L | 230...230 V |
Nennstrom (In) | 10 A |
Polart | Vierleiter |
Rücklaufsperre | Ja |
Schutzart (IP) | IP20 |
Tarifausführung | Zweitarif |
Tarifsteuerung | extern |
Zählertyp | elektronisch |
Anzahl der Stellen | 7 |
Anzeigeart | digital |
Ausführung der Schnittstelle | RS-485 |
Breite in Teilungseinheiten | 4 |
Impulsausgang | elektrisch |
Montageart | REG |
Zulassung | Measuring Instruments Directive |
UNSPSC V24 | 41113601 |
eClass 10.1 | 27200316 |
Breite | 70 mm |
Höhe | 82 mm |
Tiefe | 58 mm |
Zolltarifnummer | 90283019 |
RoHS-konform | CONFORM |
