RS485-Bus-Gateway
5310015
FGW14-USB-RS485
30014049
auf Anfrage
je
1 Stück
Wird für Sie bestellt
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung

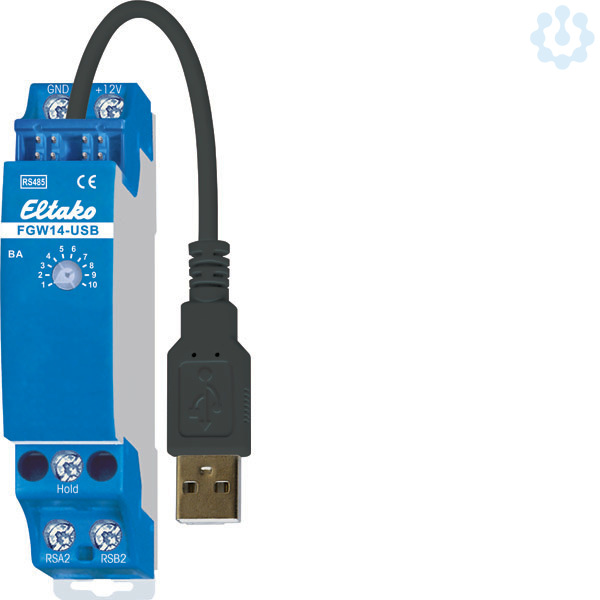

Mehrfach-Gateway mit USB-A-Anschluss. Bidirektional. Stand-by-Verlust nur 0,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Das Gateway ist nur 1 TE breit, jedoch mehrfach verwendbar: Zum Anschluss eines Controllers oder eines PCs über eine USB-Schnittstelle, zum Einkoppeln von bis zu drei FEM, zur Verbindung mit den Bus-Komponenten der älteren Baureihe 12 oder als Busverbinder von zwei RS485-Bussen der Baureihe 14. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Die Hold-Klemme wird mit dem FAM14 oder FTS14KS verbunden. Die PC-Verbindung erfolgt über eine USB-Schnittstelle mit 9600 Baud oder 58 k Baud. Funk-Empfangsmodule FEM werden parallel an die Sub-Bus-Klemmen RSA2 und RSB2 sowie die Stromversorgungs-Klemmen GND und +12 V angeschlossen. Bis zu 10 Taster-Eingabemodule FTS12EM werden ggf. in Reihe an die Sub-Bus-Klemmen RSA2 und RSB2 angeschlossen, ggf. in Reihe mit Funk-Empfangsmodulen FEM. Die Controller - oder PC-Verbindung erfolgt über eine USB-Schnittstelle. Baureihe 12-Aktoren werden an die Sub-Bus-Klemmen RSA2 und RSB2 angeschlossen. Eine Hold-Verbindung gibt es hier nicht. Ein zweiter Baureihe 14-Bus wird über die Klemmen RSA2/RSB2 eingespeist. Die Einstellungen des Betriebsarten-Drehschalters BA erfolgen gemäß Bedienungsanleitung.
Merkmale
Marke | Eltako |
Hersteller Type | FGW14-USB-RS485 |
Herstellerartikelnummer | 30014049 |
EAN | 4010312316054 |
Fegime | 5310015 |
Artikelklasse | Bussystem-Systemschnittstelle/Medien-Gateway |
Andere Bussysteme | ohne |
Ausführung | Mehrfach-Schnittstellen |
Betriebsspannung | 5...5 V |
Breite in Teilungseinheiten | 1 |
Bussystem Funkbus | Ja |
Bussystem KNX | Nein |
Bussystem LON | Nein |
Bussystem Powernet | Nein |
Demontageschutz | Nein |
Funk bidirektional | Nein |
Mit LED-Anzeige | Nein |
Montageart | REG |
Funk-Schnittstelle | Nein |
IR-Schnittstelle | Nein |
Protokoll | sonstige |
Providerabhängig | Nein |
Schutzart (IP) | IP20 |
Visualisierung | Nein |
Web-Server | Nein |
Updatefähig | Nein |
UNSPSC V24 | 39121552 |
eClass 10.1 | 27143136 |
Bussystem KNX-RF (Funk) | Nein |
Leistungsaufnahme | 0.3 VA |
Spannungsart | DC |
Zolltarifnummer | 85269200 |
RoHS-konform | CONFORM |
