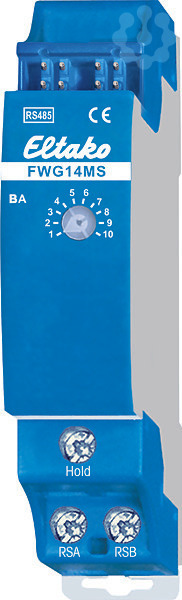

RS485-Bus-Wetterdaten-Gateway
4534299
FWG14MS
30014072
auf Anfrage
je
1 Stück
Wird für Sie bestellt
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
Wetterdaten-Gateway für Multisensor MS. Bidirektional. Stand-by-Verlust nur 0,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. An das Gateway wird ein Multisensor MS an die Klemmen RSA und RSB angeschlossen. Dessen Informationen werden einmal pro Sekunde empfangen und in Bus-Telegramme umgewandelt. An ein FWG14MS kann nur 1 Multisensor MS angeschlossen werden. Es können jedoch mehrere FWG14MS an einen Multisensor MS angeschlossen werden, um z.B. mehrere Eltako-RS485-Busse mit nur einem Multisensor MS anzusteuern. Nur bei einem FWG14MS muss der außenliegende Abschusswiderstand vorhanden sein. Bei weiteren FWG14MS muss er dagegen entfernt werden. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Die Hold-Klemme wird mit dem FAM14 oder FTS14KS verbunden. Bis zu zwei FWG14MS können in einem Bus betrieben werden. Mit dem Telegramm-Duplizierer FTD14 können die Telegramme auch in den Gebäudefunk gesendet werden, wenn die ID´s der FGW14MS in den FTD14 eingelernt oder mit PCT14 eingetragen werden. Empfangsgeräte können dann FSB14, FSB61NP und FSB71 sein. Bleibt das Signal des Multisensors MS aus, wird ein Alarm-Telegramm gesendet. Mit dem PC-Tool PCT14 können 96 Eingänge UND bzw. ODER verknüpft und auf bis zu 12 Ausgängen ausgegeben werden. Die Einstellungen des Betriebsarten-Drehschalters BA erfolgen gemäß Bedienungsanleitung.
Merkmale
Marke | Eltako |
Hersteller Type | FWG14MS |
Herstellerartikelnummer | 30014072 |
EAN | 4010312316887 |
Fegime | 4534299 |
Artikelklasse | Bussystem-Systemschnittstelle/Medien-Gateway |
Andere Bussysteme | sonstige |
Ausführung | Mehrfach-Schnittstellen |
Betriebsspannung | 5...5 V |
Breite in Teilungseinheiten | 1 |
Bussystem Funkbus | Ja |
Bussystem KNX | Nein |
Bussystem LON | Nein |
Bussystem Powernet | Nein |
Demontageschutz | Nein |
Funk bidirektional | Nein |
Mit LED-Anzeige | Nein |
Montageart | REG |
Funk-Schnittstelle | Nein |
IR-Schnittstelle | Nein |
Protokoll | sonstige |
Providerabhängig | Nein |
Schutzart (IP) | IP20 |
Visualisierung | Nein |
Web-Server | Nein |
Updatefähig | Nein |
UNSPSC V24 | 39121552 |
eClass 10.1 | 27143136 |
Bussystem KNX-RF (Funk) | Nein |
Leistungsaufnahme | 0.3 VA |
Spannungsart | DC |
Zolltarifnummer | 85269200 |
RoHS-konform | CONFORM |
